Los rieles que parecen idénticos en los planos pueden comportarse de manera muy diferente una vez instalados en una matriz sobre una superficie inclinada: el espaciado de las correas se ensancha y las rutas de carga cambian, lo que hace que el perfil recto se doble o se doble gradualmente entre los soportes. Esta deformación a menudo provoca una desalineación del módulo y abrazaderas sueltas con el tiempo; Los rieles guía reforzados están diseñados específicamente para abordar este problema. Guojian los fabrica mediante un proceso integrado de conformado en frío con nervaduras longitudinales continuas, lo que convierte el refuerzo en parte integral del propio acero.
Las nervaduras tienen un único objetivo: mejorar la resistencia del perfil a la flexión y torsión sin duplicar el peso. Debido a que los rieles se forman en frío en una sola pasada, las nervaduras corren continuamente a lo largo de toda su longitud; La ausencia de soldaduras en los puntos de refuerzo elimina las áreas propensas a oxidarse o agrietarse prematuramente bajo cargas de viento cíclicas. En pocas palabras, el acero adicional se coloca estratégicamente exactamente donde se necesita para contrarrestar los momentos de flexión.
La selección de materiales y revestimientos se basa en las condiciones del sitio, no en los hábitos. Los recubrimientos de zinc, aluminio y magnesio (ZAM) forman una capa protectora densa que puede migrar para cubrir los bordes cortados, lo que hace que los rieles guía reforzados recubiertos con ZAM sean la opción recomendada para proyectos costeros, de pesca-solar y de llanuras de marea. La galvanización en caliente sigue siendo una solución rentable para las centrales eléctricas terrestres estándar, mientras que las opciones de "acero negro" (sin revestimiento) están disponibles para los compradores que prefieren aplicar sus propios tratamientos de superficie más adelante.
El perfil reforzado integrado ofrece una mayor capacidad de carga por kilogramo. Esto permite que los proyectos de tejados aumenten la resistencia estructural y al mismo tiempo mantengan el peso muerto bajo control, un beneficio directo cuando los márgenes de carga del edificio son reducidos.
ZAM para ambientes de alta humedad o niebla salina, galvanizado en caliente para plantas de energía estándar y acero negro para proyectos que requieren recubrimiento local. La versión ZAM cuenta con una garantía anticorrosión de 25 años, la versión galvanizada en caliente con 15 años y la propia estructura tiene una garantía de 10 años.

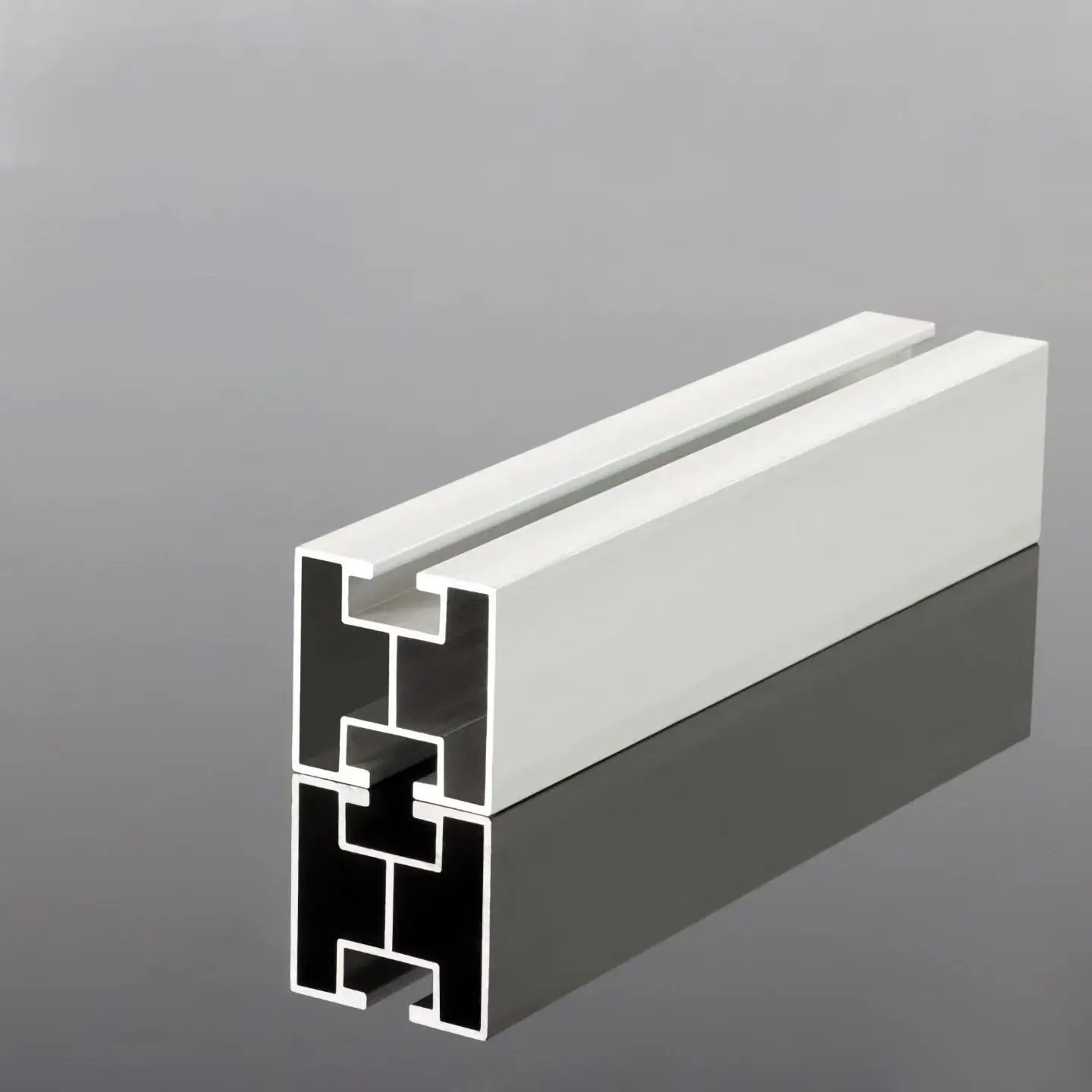

La sección transversal en forma de canal del carril guía reforzado aloja directamente los pernos en T; Las posiciones de los componentes se pueden ajustar deslizándolos a lo largo del riel, eliminando la necesidad de volver a perforar. Las abrazaderas y conectores correspondientes provienen de nuestras propias líneas de producción, lo que elimina de manera efectiva a un proveedor completo de su cadena de instalación.
El punzonado, corte y soldadura se realizan internamente según los planos. Los rieles reforzados están listos para su instalación inmediata a su llegada, lo que minimiza el esmerilado, el corte y los retoques de protección contra la corrosión en el sitio, algo crucial para las centrales eléctricas de montaña remotas donde cada hora de trabajo ahorrada se traduce en ahorros de costos reales.
| Artículo | Especificación |
|---|---|
| Material | Acero al carbono conformado en frío |
| Estructura | Sección integrada conformada en frío + nervaduras integrales continuas |
| Opciones de recubrimiento | Zinc-Aluminio-Magnesio (ZAM) / Galvanizado en caliente / Acabado negro (sin recubrimiento) |
| Espesor máximo | 12mm |
| Sección | Sección personalizada según dibujos del cliente. |
| Longitud | Cortar a medida según dibujos. |
| Fijación | Ranura compatible con pernos en T; Abrazaderas y conectores de producción propia |
| Garantía | Garantía anticorrosión: 25 años para ZAM, 15 años para galvanizado en caliente; Garantía estructural: 10 años |
| Cantidad mínima de pedido | 1 contenedor de 20GP; órdenes de prueba negociables |
| Plazo de entrega | 7 a 15 días hábiles después de la recepción del depósito |
| Términos comerciales | MANDO/CFR/CIF |
Los carriles guía reforzados están diseñados para sitios donde los perfiles estándar se acercan a sus límites de carga. Las aplicaciones siguientes cubren los escenarios de carga que encontramos con más frecuencia.
El terreno ondulado provoca cargas desiguales de viento y nieve. El perfil reforzado garantiza que el conjunto se mantenga recto en distintos tramos, razón por la cual las abrazaderas permanecen seguras incluso durante el segundo y tercer año de funcionamiento.
Los ambientes al aire libre, las importantes fluctuaciones de temperatura diurnas y las condiciones húmedas del suelo aceleran la corrosión. El revestimiento ZAM resiste estas tensiones ambientales, mientras que el perfil reforzado soporta las cargas adicionales asociadas con luces más largas sobre agua o cultivos.
La niebla salina supone la prueba definitiva para los raíles. Aquí, el perfil engrosado y reforzado resiste la presión del viento, mientras que el revestimiento ZAM retarda la corrosión desde el exterior hacia el interior; Dado que ambas demandas son críticas, recomendamos especificar ambas características.
Los sistemas de un solo eje y de dos ejes someten los rieles a cargas repetitivas a lo largo del día. Los perfiles estándar tienden a deformarse en estas condiciones, mientras que los perfiles reforzados están diseñados específicamente para soportar cargas cíclicas.
Las estructuras flexibles de gran luz requieren rieles para mantener su forma con un soporte subyacente mínimo. La rigidez estructural, no solo la resistencia, es el factor clave para garantizar que los módulos mantengan el ángulo de inclinación diseñado. Plantas solares comerciales e industriales en tejados: los límites de carga del tejado restringen el peso propio, por lo que es esencial maximizar la resistencia por kilogramo, precisamente lo que ofrece la geometría de las nervaduras en tramos largos y continuos.
Apile sobre soportes elevados en un área cubierta y ventilada; use protección de bordes durante el manejo para evitar rayones en el recubrimiento o deformación de la sección antes de la instalación.
Retire las rebabas de todos los bordes cortados y aplique una capa de retoque anticorrosión. Coloque los agujeros para evitar las nervaduras; nunca muela la nervadura en sí: la nervadura es la fuente de fuerza, por lo que pulirla anula el propósito de comprar este riel.
Utilice únicamente rieles rectos y en buen estado; apriete los sujetadores según las especificaciones de torque estándar y deje espacios de expansión en las juntas según sea necesario. Para proyectos en áreas montañosas, planas mareales o costeras, asegúrese de que la base sea estable antes de montar los rieles guía reforzados.
Inspeccionar periódicamente los pernos, la deformación de las secciones y el estado del revestimiento; acortar los intervalos de inspección para ambientes expuestos a niebla salina. No exceda las cargas de diseño al montar equipos auxiliares y retoque rápidamente cualquier daño en el revestimiento.
R: Deje que las condiciones del sitio decidan. Para proyectos costeros, de pesca-solar o de mareas bajas, recomendamos ZAM: el revestimiento protege los bordes cortados y resiste la corrosión por niebla salina, respaldado por una garantía anticorrosión de 25 años. Para las plantas interiores estándar, la galvanización en caliente ofrece una excelente rentabilidad con una garantía anticorrosión de 15 años.
R: Sí. Las secciones personalizadas son una parte estándar de nuestro negocio: laminamos en frío según los planos (hasta 12 mm de espesor) y completamos el punzonado, corte y soldadura internamente, por lo que el producto está listo para su instalación en el momento de la entrega.
R: Ofrecemos una garantía anticorrosión de 25 años para las versiones ZAM, 15 años para las versiones galvanizadas en caliente y una garantía estructural de 10 años para el sistema de montaje.
R: Un contenedor 20GP tiene capacidad para aproximadamente 2 MW de acero para sistema de montaje, mientras que un contenedor 40HQ tiene capacidad para entre 4 y 5 MW. Los rieles están agrupados y protegidos para el transporte marítimo; Se pueden negociar pedidos de prueba de lotes pequeños para proyectos iniciales.
R: La fábrica está certificada según las normas ISO 9001, ISO 14001 e ISO 45001; Se encuentran disponibles informes de cálculo estructural e informes de pruebas de terceros. Infórmenos el mercado de destino para que podamos confirmar la documentación específica requerida.
