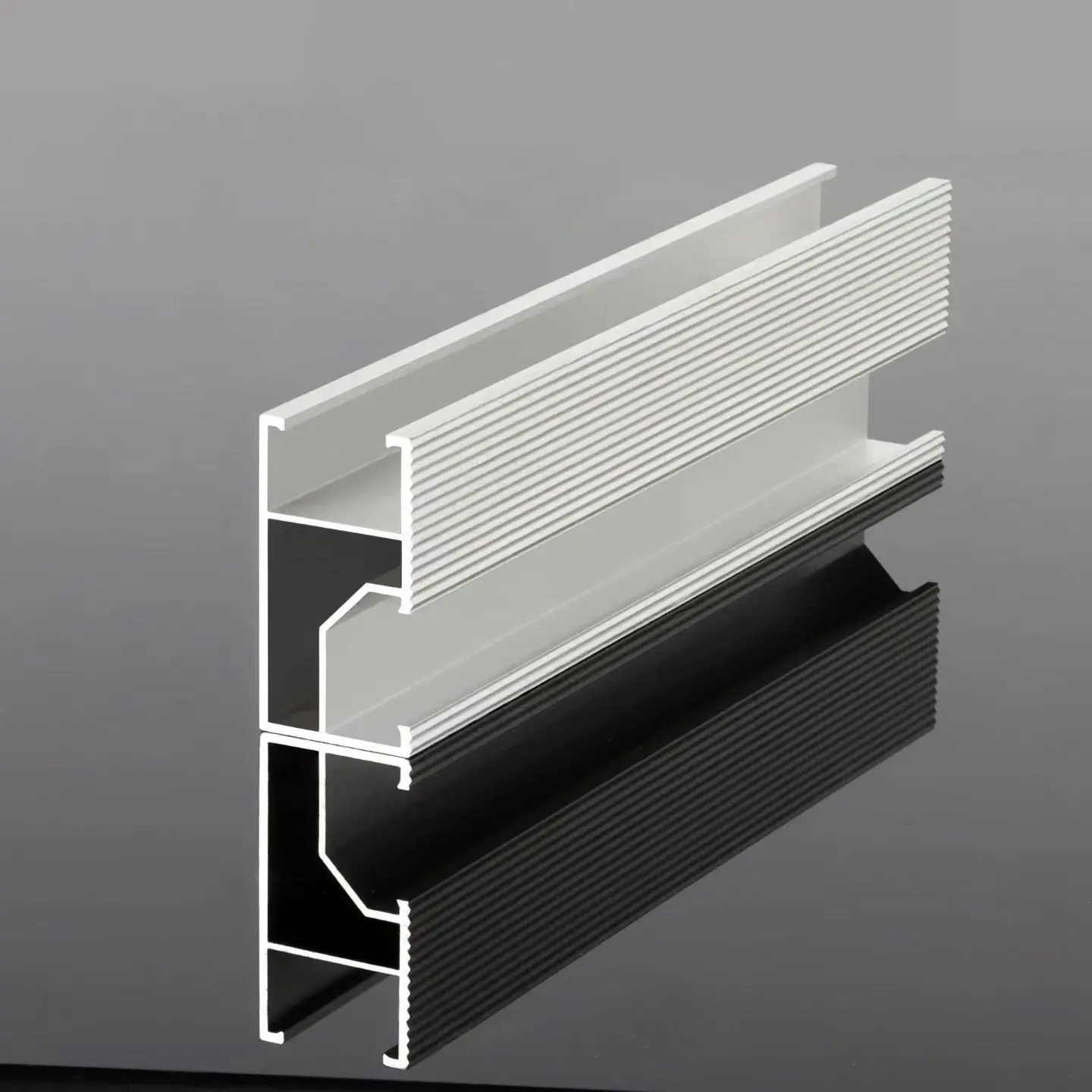

Diseñamos perfiles de riel guía personalizados no estándar en función de la geometría específica del techo en lugar de seleccionarlos de una lista de inventario estándar. Formamos en rollo los perfiles requeridos utilizando acero S350GD de alta resistencia, incorporando ranuras en T estándar que siguen siendo compatibles con abrazaderas intermedias, abrazaderas de extremo y tuercas deslizantes disponibles en el mercado; Estos se suministran con recubrimientos galvanizados en caliente o Zn-Al-Mg. Las operaciones de diseño de perfiles, perfilado, punzonado y corte a medida se realizan en nuestra propia fábrica en Tianjin, China.
Los escenarios comunes incluyen perfiles trapezoidales o de junta alzada no convencionales y alturas de nervaduras que exceden los rangos estándar, donde las bases de los rieles C/U estándar interferirían con las nervaduras del techo, impidiendo que queden planas.
En tejados con curvaturas o cambios de elevación, los carriles estándar con perfiles fijos dejarían huecos o obligarían a los marcos de los módulos a torcerse. Los perfiles personalizados de riel guía no estándar permiten colocar cada punto de montaje a la altura exacta requerida.
Situaciones que implican alturas de montaje bajas, equipos de techo que penetran en el conjunto o módulos colocados en ángulos de inclinación especiales. Los perfiles de riel personalizados pueden hacerse poco profundos o tener forma para eliminar obstáculos, eliminando la necesidad de rediseñar todo el conjunto solo para acomodar un perfil estándar.
Cuando las correas existentes son fijas e inamovibles, los perfiles del riel guía no estándar diseñados para coincidir con el espacio entre correas existentes permiten montar el nuevo conjunto directamente sobre la estructura original sin cortes ni refuerzos.
Los perfiles están diseñados específicamente para la forma de las nervaduras del techo, las posiciones de las correas y los ángulos de los módulos. En el momento de la entrega, los rieles son componentes listos para instalar en lugar de soluciones comprometidas. Esto se traduce en ahorros significativos en mano de obra en el sitio, eliminando la necesidad de cortar, esmerilar o calzar el techo y reducir drásticamente las interrupciones laborales inesperadas.
La sección transversal del carril guía no estándar permite colocar el material exactamente donde actúa el momento de flexión; para el mismo peso, proporciona un momento de inercia mayor que los perfiles estándar. Cuando la carga del techo es una restricción, se aplica la misma lógica a la inversa: la sección se puede aligerar para controlar la carga muerta en techos envejecidos.
Independientemente del perfil exterior, la superficie de sujeción conserva las ranuras en T estándar. Las abrazaderas intermedias, las abrazaderas finales y las tuercas deslizantes disponibles comercialmente se pueden utilizar como de costumbre, y el resto de la lista de materiales permanece sin cambios. Sus herramientas de instalación existentes y su inventario de abrazaderas siguen siendo utilizables.
La sección se forma mediante laminado continuo a partir de tiras de acero en una sola pasada, lo que garantiza una rectitud y repetibilidad constantes en todos los lotes; el décimo contenedor coincidirá con la muestra aprobada.
El riel guía no estándar tiene opciones disponibles de galvanizado en caliente (Z275) y zinc-aluminio-magnesio (ZAM80-150). El zinc, el aluminio y el magnesio ofrecen capacidades de autorreparación en los bordes cortados y una resistencia superior a la niebla salina en comparación con el galvanizado convencional; por lo tanto, lo recomendamos para zonas costeras y sitios industriales con alta humedad. Las garantías de resistencia a la corrosión son de 15 años para galvanizado en caliente y de 25 años para Zinc-Aluminio-Magnesio.
| Artículo | Especificación de referencia | Nota |
| Material | Acero conformado en frío S350GD / S450GD | Fleje de acero de alta resistencia, laminado |
| Revestimiento | Galvanizado en caliente Z275 o Zn-Al-Mg ZAM80–150 | Seleccionado por proyecto |
| Espesor | 1,2/1,5/2,0/2,5mm | 1,2–1,5 mm típico para secciones planas |
| Altura de la sección | 40 / 45 / 50 / 60 / 80 milímetros | Secciones personalizadas para diseñar. |
| Ancho de brida | 30 / 35 / 40 milímetros | Combinado con abrazaderas de módulo |
| Ranura | Ranura en T o ranura abierta | Para tuercas deslizantes estándar |
| Longitud | 3 / 4 / 6 m, cortado a medida | Optimizado para transporte y corte. |
| Peso unitario | Aprox. 1,2–3,5 kg/m | Depende de la sección y el espesor. |
| Módulos compatibles | Módulos c-Si comunes, 500–700 W | Paisaje o retrato |
| Máx. tramo de soporte | 1,0–1,5 metros | Sujeto a cálculo estructural; secciones planas inferiores |
| Cantidad mínima de pedido | 1 contenedor de 20GP; pedidos de prueba más pequeños negociables | — |
| plazo de entrega | 7 a 15 días hábiles después de recibir el depósito | — |
| Términos comerciales | MANDO/CFR/CIF | — |
Las rutas de carga están determinadas por la sección transversal específica diseñada para el proyecto; por lo tanto, los protocolos de instalación para estos rieles guía no estándar son más estrictos que para los rieles estándar. Exigimos que cada equipo de instalación cumpla con los siguientes cinco puntos:
1. No invierta la orientación de la ranura con respecto a la dirección de instalación: la orientación incorrecta altera la sección transversal de carga y reduce la capacidad de carga.
2. Apriete los pernos estrictamente según el par de diseño; Un torque excesivo en las áreas de paredes delgadas de la sección personalizada puede causar aplastamiento local.
3. El empalme de rieles debe utilizar conectores personalizados diseñados para esta sección específica; Los conectores de carril estándar son incompatibles con esta geometría.
4. Instalar juntas aislantes en los puntos de contacto entre metales diferentes para evitar la corrosión electroquímica; asegúrese de que los sujetadores sean compatibles con el revestimiento (galvanizado en caliente o zinc-aluminio-magnesio).
5. No pise las secciones de paredes delgadas en el medio del tramo de los rieles; Las cargas concentradas del tráfico peatonal pueden causar deformaciones.
Nuestra empresa implementa un proceso de control de calidad de tres etapas: inspección de flejes de acero entrantes y materiales de revestimiento (verificación del grado, espesor y peso del revestimiento); medición en línea de dimensiones de la sección transversal y rectitud durante el perfilado; e inspección final de la precisión de la sección transversal, la rectitud y el estado de la superficie antes de empaquetar cada lote. Nuestros sistemas de gestión de calidad y medio ambiente están certificados bajo las normas ISO 9001, ISO 14001 e ISO 45001; El alcance de la certificación cubre estructuras de montaje fotovoltaico de acero y accesorios fotovoltaicos metálicos.
R: Requerimos dibujos de tejas o correas (o un boceto de sección transversal acotado), dimensiones y diseño del módulo y el tramo de soporte planificado. En base a esto, confirmaremos la sección transversal, las especificaciones de recubrimiento y el peso unitario antes de proporcionar una cotización. Se pueden producir muestras o secciones transversales del primer artículo antes de la producción en masa.
R: Somos un fabricante. El perfilado, el punzonado, el procesamiento de corte a medida y la gestión del recubrimiento se llevan a cabo en nuestras propias instalaciones de producción en Tianjin, China. Le invitamos a revisar nuestros registros y certificados de fábrica.
R: Para la mayoría de las aplicaciones de techos interiores, el galvanizado en caliente (Z275) es suficiente. Para entornos costeros, de alta humedad o corrosivos industriales, recomendamos zinc-aluminio-magnesio, ya que ofrece una protección superior de vanguardia y resistencia a la niebla salina. Los términos de garantía difieren en consecuencia: 15 años para Galvanizado en Caliente y 25 años para Zinc-Aluminio-Magnesio.
R: La cantidad mínima de pedido estándar es un contenedor de 20 GP. Para pedidos de prueba iniciales o lotes de muestra de nuevos perfiles, podemos aceptar cantidades más pequeñas; simplemente proporcione el dibujo del perfil y la longitud total, y le cotizaremos en consecuencia.
R: Depende de las especificaciones del perfil del riel guía no estándar. Los perfiles modificados estándar son compatibles con las principales abrazaderas y sujetadores de acero inoxidable disponibles en el mercado; para perfiles especiales, proporcionamos abrazaderas y conectores a juego para garantizar la compatibilidad durante la instalación in situ.
