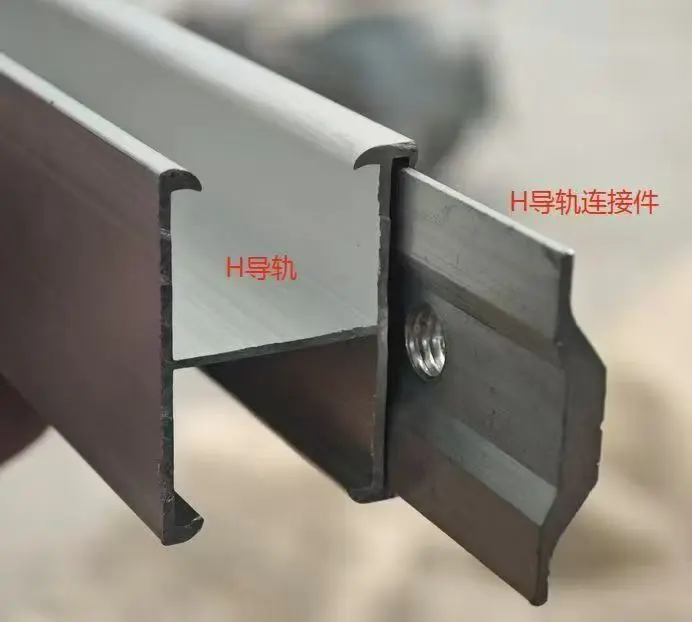

A carril guíaes más que una simple pista de metal. Es un componente de precisión responsable de mantener el movimiento controlado, la alineación, la estabilidad y la seguridad en sistemas donde el movimiento suave y repetible es importante. Desde instalaciones de ascensores hasta equipos industriales, el riel guía adecuado debe combinar precisión dimensional, resistencia estructural, calidad de la superficie, instalación confiable y durabilidad a largo plazo. Esta guía explica cómo funcionan los rieles guía, qué determina su rendimiento, cómo seleccionar la especificación correcta y qué deben verificar los compradores antes de realizar un pedido.
1. Conceptos básicos del riel guía
Un riel guía es un componente lineal rígido diseñado para controlar la trayectoria de una parte móvil. En lugar de permitir que un componente se mueva libremente en varias direcciones, el riel establece una ruta de viaje definida y ayuda a mantener una alineación constante durante toda la operación.
En los sistemas de ascensores, los carriles guía se instalan verticalmente dentro del hueco para guiar la cabina del ascensor y el contrapeso. Los estándares de ascensores modernos imponen requisitos específicos sobre el material, las dimensiones, la geometría, el acabado de la superficie, las conexiones, la deflexión y el rendimiento estructural de los rieles guía. ISO 8100-33:2022, por ejemplo, especifica grados y calidad, tolerancias dimensionales y geométricas, acabado superficial y requisitos de designación para rieles guía tipo T estandarizados utilizados para cabinas de ascensor y contrapesos.
Para maquinaria industrial, el término puede describir una gama más amplia de componentes de guía lineal. La sección transversal exacta, el material, la dureza, el método de montaje y el tratamiento de la superficie dependen de la máquina y del entorno operativo.
2. Cómo funciona un riel guía
El rendimiento de un riel guía proviene de la interacción entre el riel, el conjunto móvil, los soportes de montaje, las zapatas o rodillos guía, las juntas y la estructura circundante. Cada elemento tiene que trabajar en conjunto. Un riel de alta calidad no puede compensar una instalación deficiente, una alineación incorrecta o herrajes de soporte inadecuados.
Mantener una ruta de viaje controlada
El carril proporciona una superficie de referencia fija. Zapatas guía, rodillos, ruedas u otros elementos guía siguen esa superficie, reduciendo movimientos no deseados y manteniendo el equipo alineado.
Manejo de fuerzas laterales
Las cargas en movimiento pueden crear fuerzas laterales durante la aceleración, desaceleración, carga, descarga, vibración o parada de emergencia. Un sistema de riel guía suficientemente rígido ayuda a resistir estas fuerzas y al mismo tiempo limita la deflexión excesiva.
Respaldando un buen funcionamiento
La rectitud del carril y el estado de la superficie influyen directamente en el comportamiento del componente móvil. Una mala geometría, superficies dañadas, contaminación o secciones de riel mal unidas pueden aumentar el ruido, la vibración, el desgaste y los requisitos de mantenimiento.
Para aplicaciones de ascensores, EN 81-20 requiere específicamente que los rieles guía, sus juntas y accesorios resistan las cargas y fuerzas asociadas con una operación segura, mientras que las deflexiones deben permanecer suficientemente controladas para evitar interferencias con puertas, dispositivos de seguridad o componentes móviles.
3. Principales aplicaciones de rieles guía
Los rieles guía se utilizan donde se requiere un movimiento lineal o vertical controlado. Aunque los carriles guía de ascensores se encuentran entre los ejemplos más reconocibles, el principio de ingeniería subyacente se aplica a muchas industrias.
| Solicitud | Función primaria | Consideraciones importantes |
|---|---|---|
| Ascensores de pasajeros | Guía del coche y contrapeso. | Alineación, comodidad de marcha, resistencia, deflexión, calidad de la superficie |
| Ascensores de carga | Controlar el movimiento bajo cargas más pesadas. | Capacidad de carga, rigidez estructural, durabilidad. |
| Equipos industriales | Proporcionar guía lineal repetible | Dirección de carga, velocidad, desgaste, precisión de montaje. |
| Sistemas de manipulación de materiales | Guiar plataformas móviles y componentes. | Operación continua, contaminación, acceso de mantenimiento. |
| Maquinaria de automatización | Mantenga un posicionamiento preciso de los componentes | Tolerancia dimensional, acabado superficial, repetibilidad. |
| Sistemas de elevación especializados | Controlar el movimiento vertical o inclinado. | Condiciones de carga, requisitos de seguridad, exposición ambiental. |
En las instalaciones de ascensores, los carriles guía no son simplemente elementos de posicionamiento. También pueden interactuar con los sistemas de seguridad durante condiciones de funcionamiento anormales. Las regulaciones de ascensores de California, por ejemplo, exigen que las cabinas y los contrapesos de los ascensores estén provistos de rieles guía y especifican requisitos relacionados con el material, las secciones, los soportes, las fijaciones y el rendimiento estructural de los rieles.
4. Materiales y Fabricación
El acero se utiliza ampliamente para aplicaciones exigentes de rieles guía porque ofrece una combinación útil de resistencia, rigidez, maquinabilidad, resistencia al desgaste y estabilidad dimensional. Sin embargo, no basta con especificar “acero”. La calidad del material y el proceso de fabricación deben coincidir con la aplicación real.
Rieles guía estirados en frío
El estirado en frío puede proporcionar dimensiones controladas y un perfil consistente. Esto lo hace adecuado para aplicaciones donde la precisión dimensional y las características de la superficie son importantes.
Rieles guía mecanizados
El mecanizado se puede utilizar cuando se requiere un control geométrico más estricto o una condición de superficie particular. ISO 8100-33 identifica rutas de fabricación mecanizadas y estiradas en frío para rieles guía de ascensores tipo T estandarizados.
Tratamiento superficial
Dependiendo del entorno, puede ser necesaria una protección contra la corrosión. Se deben considerar las condiciones de almacenamiento, transporte, instalación y operación a largo plazo al determinar si es apropiada una protección adicional de la superficie.
5. Factores clave de rendimiento
Varias características técnicas determinan si un riel guía funcionará de manera confiable durante su vida útil.
Uno de los factores que más se pasa por alto es el efecto combinado de la deflexión del riel, la deflexión del soporte, la holgura de la zapata guía y la rectitud del riel. Los requisitos de seguridad de los ascensores reconocen explícitamente que estos factores deben considerarse juntos y no de forma independiente.
6. Guía de selección de rieles guía
La selección del riel guía correcto comienza con la aplicación y no con el catálogo de productos. Un riel que funciona bien en un sistema puede no ser adecuado para otro porque la carga, la velocidad, el espacio entre rieles, las condiciones de soporte, el entorno operativo y los requisitos de seguridad pueden ser muy diferentes.
Paso 1: definir la carga
Determinar la masa total en movimiento e identificar cargas estáticas, dinámicas, de impacto, de frenado y laterales. Para aplicaciones de ascensores, el peso de la cabina, la carga nominal, la configuración del contrapeso, la velocidad, el equipo de seguridad y el espaciado de los soportes pueden afectar los requisitos del riel.
Paso 2: Confirme el perfil del riel
La forma de la sección transversal debe coincidir con el equipo y las especificaciones pertinentes. Los rieles guía tipo T están ampliamente estandarizados para aplicaciones de ascensores, mientras que la maquinaria industrial puede requerir perfiles personalizados.
Paso 3: Verifique los requisitos dimensionales
Confirme la altura, el ancho, el espesor, la longitud, la disposición de los orificios de montaje cuando corresponda, la configuración de las juntas y las tolerancias permitidas del riel.
Paso 4: considere el medio ambiente
- Instalación interior o exterior
- Humedad y exposición al agua.
- Polvo, productos químicos o contaminantes industriales.
- Variación de temperatura
- Duración del almacenamiento antes de la instalación.
- Frecuencia de mantenimiento requerida
Paso 5: confirmar la compatibilidad
Un carril guía debe evaluarse como parte del sistema completo. Compruebe la compatibilidad con soportes, clips, eclisas, patines, rodillos, dispositivos de seguridad y estructura de soporte antes de finalizar el pedido.
| Pregunta del comprador | Por qué es importante |
|---|---|
| ¿Qué carga soportará el riel? | Determina la capacidad estructural y la rigidez requeridas. |
| ¿Cuál es la velocidad de funcionamiento? | Las velocidades más altas pueden hacer que la alineación, la vibración y la calidad de la superficie sean más críticas. |
| ¿Qué perfil de carril se requiere? | Garantiza la compatibilidad mecánica con el sistema de guiado. |
| ¿Qué tolerancias son aceptables? | Controla la precisión de la instalación y la coherencia operativa. |
| ¿Dónde se instalará el riel? | Ayuda a determinar la protección contra la corrosión y los requisitos de materiales. |
| ¿Qué norma se aplica? | Impide la compra de un producto técnicamente incompatible. |
7. Instalación y Mantenimiento
Incluso un riel guía de alta calidad puede funcionar mal si se descuida la precisión de la instalación. La alineación de los rieles debe verificarse durante todo el proceso de instalación y no solo después de que se hayan ensamblado todas las secciones.
Prioridades de instalación
- Inspeccione los rieles antes de la instalación para detectar daños visibles, corrosión, deformación o contaminación.
- Verifique los puntos de referencia de instalación y las posiciones de los soportes.
- Mantenga la alineación y el espaciado especificados en todo el sistema.
- Asegúrese de que las juntas estén correctamente ajustadas y aseguradas.
- Verifique los sujetadores y los componentes de soporte de acuerdo con las especificaciones aplicables.
- Realice comprobaciones finales de movimiento y alineación antes de la puesta en servicio.
Los requisitos de los ascensores también reconocen la importancia de la flexibilidad de los accesorios y el movimiento del edificio. EN 81-20 requiere que las disposiciones de fijación de los rieles guía se adapten a efectos tales como el asentamiento normal del edificio o la contracción del hormigón, evitando al mismo tiempo la rotación de los accesorios que podría soltar los rieles.
Mantenimiento de rutina
El mantenimiento debe centrarse en signos de desgaste, vibraciones inusuales, corrosión, sujetadores flojos, superficies dañadas, ruidos anormales y cambios en el comportamiento de funcionamiento. Si la aplicación involucra equipos críticos para la seguridad, las inspecciones deben seguir las instrucciones del fabricante del equipo y los requisitos locales aplicables.
8. Lista de verificación de inspección de calidad
Los compradores que adquieran rieles guía en volumen deben establecer un proceso de inspección claro antes de que comience la producción. Esto reduce el riesgo de recibir componentes que técnicamente coinciden con una especificación nominal pero crean problemas durante la instalación.
- Verificación de materiales:Confirme el grado de acero especificado y la documentación del material relevante.
- Inspección dimensional:Verifique las dimensiones críticas del perfil con dibujos o especificaciones aprobados.
- Inspección de rectitud:Verifique que la geometría del riel permanezca dentro de la tolerancia requerida.
- Inspección de superficie:Busque rayones, abolladuras, grietas, corrosión u otros defectos que puedan afectar el rendimiento.
- Inspección conjunta:Compruebe las superficies de las juntas y los componentes de conexión.
- Verificación de longitud:Confirme las longitudes de rieles individuales y las tolerancias permitidas.
- Inspección de embalaje:Asegúrese de que los rieles estén protegidos contra deformaciones y daños ambientales durante el transporte.
9. Desafíos comunes de los compradores
Desafío 1: especificaciones poco claras
En ocasiones, los compradores solicitan un “riel guía estándar” sin definir la aplicación, el perfil, el material, la longitud, la tolerancia o el estándar aplicable. Esto puede provocar repetidas aclaraciones técnicas y retrasos en la producción.
Desafío 2: Dimensiones inconsistentes
En proyectos grandes, incluso las pequeñas diferencias entre lotes pueden complicar la instalación. Por lo tanto, los controles de fabricación consistentes son importantes cuando se trata de múltiples lotes de producción.
Desafío 3: Daños en el transporte
Las secciones largas de acero pueden quedar expuestas a flexiones, impactos, humedad y abrasión durante el transporte. Los métodos adecuados de embalaje y carga son parte de la calidad del producto, no una idea de último momento.
Desafío 4: Mala comunicación entre proveedor e instalador
Los detalles técnicos deben confirmarse antes de la producción, especialmente cuando el riel forma parte de un sistema integrado de ascensor o maquinaria. Los planos, las tolerancias, los requisitos de materiales, los criterios de inspección y las expectativas de embalaje deben acordarse de antemano.
Desafío 5: Elegir solo el precio
El precio unitario más bajo puede no representar el costo total más bajo del proyecto. Los retrabajos, los retrasos en la instalación, las piezas de repuesto, los problemas de transporte y la calidad inconsistente pueden compensar rápidamente una diferencia de precio inicial.
10. ¿Por qué trabajar con Guojian Steel (Tianjin) Co., Ltd.?
Para los compradores que compran rieles guía de acero, la capacidad del proveedor para comprender los requisitos técnicos es tan importante como la capacidad de fabricación. Guojian Steel (Tianjin) Co., Ltd. puede actuar como socio técnico de fabricación para compradores que necesitan componentes de acero con dimensiones definidas, requisitos de producción consistentes y soporte orientado a las aplicaciones.
Un proceso de abastecimiento profesional debe comenzar con la aplicación real. En lugar de tratar cada pedido como un producto de acero genérico, el proveedor y el comprador pueden aclarar el perfil requerido, las dimensiones, los requisitos de material, el estado de la superficie, la longitud, las tolerancias, el embalaje y las expectativas de inspección antes de la producción.
Para los compradores internacionales, el objetivo no es simplemente comprar un trozo de acero. Se trata de obtener una solución de riel guía que se ajuste a la aplicación, el método de instalación, los requisitos de calidad y el cronograma del proyecto.
11. Preguntas frecuentes
¿Para qué se utiliza un riel guía?
Un riel guía controla el movimiento de un componente móvil a lo largo de una ruta definida. En los ascensores, guía la cabina y el contrapeso mientras ayuda a mantener la alineación y la estabilidad.
¿Qué material se utiliza habitualmente para los carriles guía de los ascensores?
El acero se utiliza comúnmente porque proporciona la resistencia y rigidez necesarias para aplicaciones exigentes. Los requisitos de materiales específicos dependen de la norma aplicable y del diseño del sistema.
¿Qué hace que un riel guía sea de alta calidad?
Las características importantes incluyen propiedades apropiadas del material, precisión dimensional, rectitud, acabado superficial adecuado, geometría consistente, juntas confiables e inspección adecuada.
¿Por qué es importante la rectitud del riel guía?
Una desviación excesiva puede afectar la interacción entre el riel y los componentes de la guía, aumentando potencialmente la vibración, el ruido, el desgaste y la dificultad de instalación.
¿Cómo deberían los compradores elegir un riel guía?
Comience con la aplicación, carga, velocidad, perfil del riel, dimensiones, tolerancias, disposición de instalación, entorno operativo y estándares aplicables. Se debe considerar el sistema de guía completo y no solo el riel.
¿Están estandarizados los rieles guía?
Algunas aplicaciones utilizan perfiles y requisitos estandarizados. Para sistemas de ascensores, la norma ISO 8100-33:2022 especifica los requisitos para los carriles guía tipo T estandarizados utilizados para cabinas de ascensor y contrapesos. Otras aplicaciones industriales pueden requerir diseños específicos de la aplicación.
¿Se pueden personalizar los rieles guía?
Dependiendo del proceso de fabricación y la aplicación, los requisitos como dimensiones, longitudes, calidades de materiales, condición de la superficie, disposición de los orificios, embalaje y otros detalles de producción se pueden personalizar o acordar de acuerdo con las especificaciones del proyecto.
¿Por qué se deben inspeccionar los rieles guía antes del envío?
12. Conclusión
Un carril guía fiable es el resultado de algo más que un perfil de acero adecuado. Su rendimiento real depende de la relación entre la calidad del material, la geometría, la rectitud, el estado de la superficie, la resistencia estructural, las juntas, la precisión de la instalación y el entorno operativo.
Para los ascensores y otros sistemas de movimiento de precisión, estos factores se vuelven particularmente importantes porque los rieles guía influyen directamente en la alineación, la calidad del recorrido, la estabilidad del equipo, los requisitos de mantenimiento y la operación segura. Las normas internacionales como ISO 8100-33 proporcionan requisitos definidos para rieles guía de ascensores estandarizados, mientras que las regulaciones locales pueden establecer requisitos adicionales para instalaciones específicas.
Para los compradores, el enfoque más eficaz es definir claramente la aplicación, confirmar las especificaciones técnicas antes de la producción, evaluar el sistema de guía completo y trabajar con un fabricante capaz de mantener una calidad constante desde la materia prima hasta la inspección final.
