Los rieles guía son los componentes principales de soporte de carga de los sistemas de montaje fotovoltaicos (PV), y se utilizan principalmente para asegurar y organizar módulos solares fotovoltaicos; Por lo general, se utilizan junto con sujetadores como abrazaderas y pernos. Nuestra completa línea de productos de rieles presenta dos tipos principales de materiales: acero (galvanizado en caliente y aleación de zinc, aluminio y magnesio) y aleación de aluminio, y abarca varios perfiles de sección transversal, incluidos rieles en H, rieles sin nervaduras y rieles con formas personalizadas. Estos carriles soportan la carga de los módulos fotovoltaicos y transfieren fuerzas a los postes de montaje o bases del tejado. Son adecuados para instalaciones fotovoltaicas distribuidas en tejados de tejas de acero de colores y tejados planos de hormigón, así como para cocheras fotovoltaicas y determinadas plantas de energía fotovoltaica montadas en el suelo.
Los rieles guía están disponibles en diversos materiales, como aleación de aluminio, aleación Zn-Al-Mg y acero galvanizado en caliente, para adaptarse a diversas condiciones del proyecto, incluidas ubicaciones tierra adentro y costeras, ambientes de alta salinidad, sitios con limitaciones de carga en el techo y plantas de energía de gran envergadura.

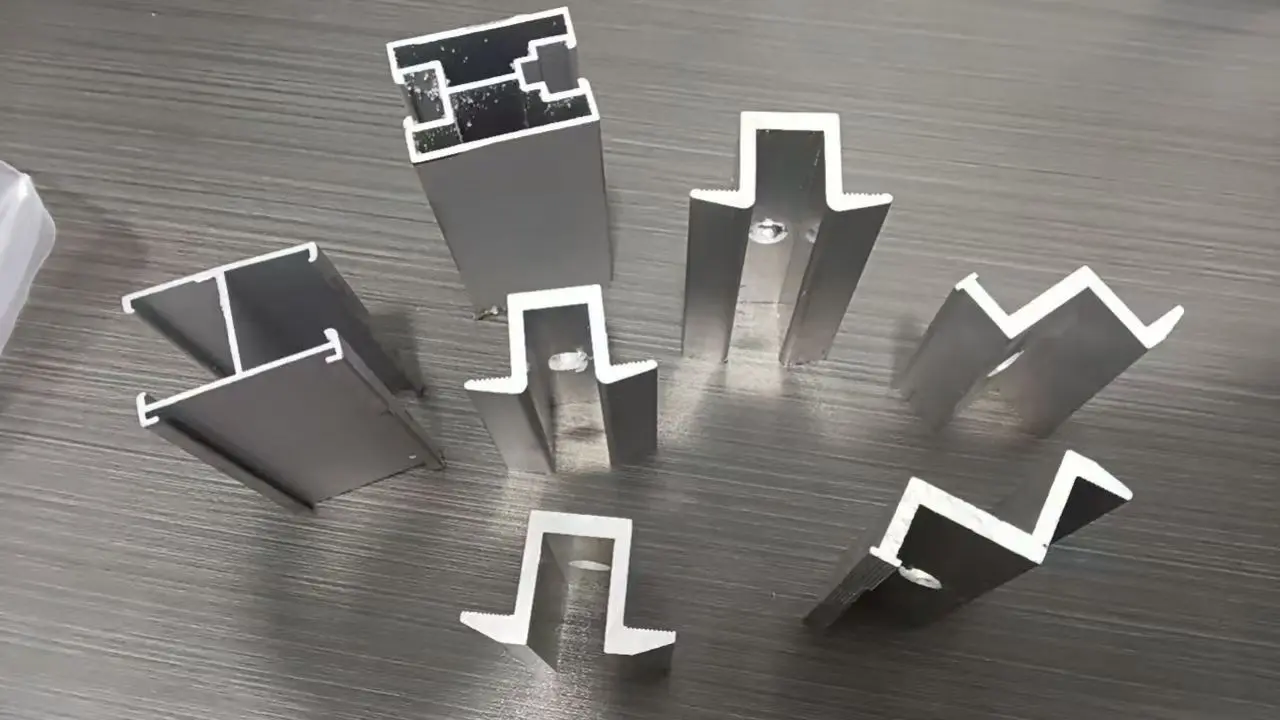

Incluye perfiles estándar en forma de C, H y U, perfiles livianos sin nervaduras y formas personalizadas no estándar, lo que garantiza la compatibilidad tanto con proyectos convencionales como con aplicaciones de modernización especializadas.
Admite corte de longitud fija, punzonado CNC y mecanizado de perfiles personalizados. No estamos limitados a productos estándar disponibles en el mercado y podemos fabricar componentes para cumplir con los requisitos de dibujo específicos del proyecto.
Los rieles guía, las abrazaderas (abrazaderas intermedias y finales), los sujetadores de acero inoxidable y los componentes de conexión a tierra se fabrican internamente. Esto asegura un alto grado de compatibilidad entre perfiles y accesorios, minimizando los errores de montaje en obra.
Las especificaciones estándar están almacenadas para una entrega rápida; Nuestra fábrica cuenta con una capacidad anual de 200.000 toneladas, capaz de manejar el suministro a granel para plantas de energía a escala de GW.
Elimina la necesidad de abastecerse por separado de las fábricas de aluminio y acero. Proporcionamos la gama completa de rieles y accesorios correspondientes, agilizando todo el proceso de adquisición.
| Elemento de parámetro | Especificación técnica |
| Materiales base opcionales | Aleación de aluminio 6063-T5/fleje de acero S350GD Zn-Al-Mg/acero galvanizado en caliente Q355 |
| Tratamiento superficial | Anodizado / Recubrimiento Zn-Al-Mg / Galvanizado en caliente |
| Tipos de sección principal | Secciones tipo H, tipo C, tipo U, livianas, no reforzadas y con formas especiales personalizadas |
| Espesor de pared del perfil | Aleación de aluminio: 1,2-2,0 mm; Acero: 1,0-1,5 mm (personalizable) |
| Longitud de entrega estándar | 4m, 6m; corte personalizado a cualquier longitud disponible |
| Módulos compatibles | Gama completa de módulos fotovoltaicos monocristalinos, PERC y TOPCon |
| Accesorios de soporte | Abrazaderas intermedias, abrazaderas finales, sujetadores de acero inoxidable, componentes de conexión a tierra |
| Escenarios de aplicación | Techos de tejas de acero de colores, techos de hormigón, centrales eléctricas montadas en el suelo, cocheras fotovoltaicas, proyectos fotovoltaicos renovados con formas especiales |
| Normas aplicables | Estándar chino GB, estándar europeo EN; certificados de materiales disponibles |
Los grados de los materiales se verifican para cada lote de rieles guía para garantizar que no se utilicen materiales reciclados o impuros;
Las comprobaciones de tolerancia dimensional y las comprobaciones puntuales del espesor del revestimiento anodizado garantizan que el tratamiento de la superficie cumpla con los estándares;
3. Los informes de propiedades mecánicas de los perfiles están disponibles previa solicitud;
4. Se pueden proporcionar informes de pruebas de terceros (por ejemplo, TUV, SGS) para cumplir con los requisitos de licitación de proyectos en el extranjero y declaraciones de aduana.
Ayudamos con la selección de modelos de rieles guía según las cargas de viento y nieve, las condiciones del techo y el clima local específicos del proyecto; se pueden enviar muestras físicas para verificación del material, sección transversal y acabado superficial; proporcionamos documentación de licitación de proyectos, incluidas especificaciones de productos e informes de prueba; Para clientes extranjeros, ofrecemos recomendaciones adaptadas a los estándares locales.
Para pedidos personalizados, generamos planos de procesamiento para la aprobación del cliente antes de que comience la producción; durante la producción, proporcionamos fotografías o videos de la inspección de la materia prima, el procesamiento de perfiles y las verificaciones puntuales del producto terminado para que los clientes puedan seguir el progreso; los envíos incluyen una lista de embalaje completa y certificación de materiales; ofrecemos varias opciones de embalaje, incluido un envoltorio elástico resistente a la lluvia para evitar daños durante el transporte; para pedidos nacionales, organizamos la entrega directa por camión al sitio del proyecto; para pedidos de exportación, ayudamos con la documentación aduanera completa y respaldamos varios términos comerciales (por ejemplo, FOB).
Si se producen daños (como abolladuras o deformaciones) durante el tránsito, evaluamos rápidamente la situación al recibir las fotografías de verificación y coordinamos el reemplazo de piezas o una solución de mutuo acuerdo; proporcionamos guías de instalación completas, que incluyen diagramas y consejos clave de instalación; Nuestro equipo técnico ofrece soporte remoto para resolver cualquier problema encontrado durante la instalación.

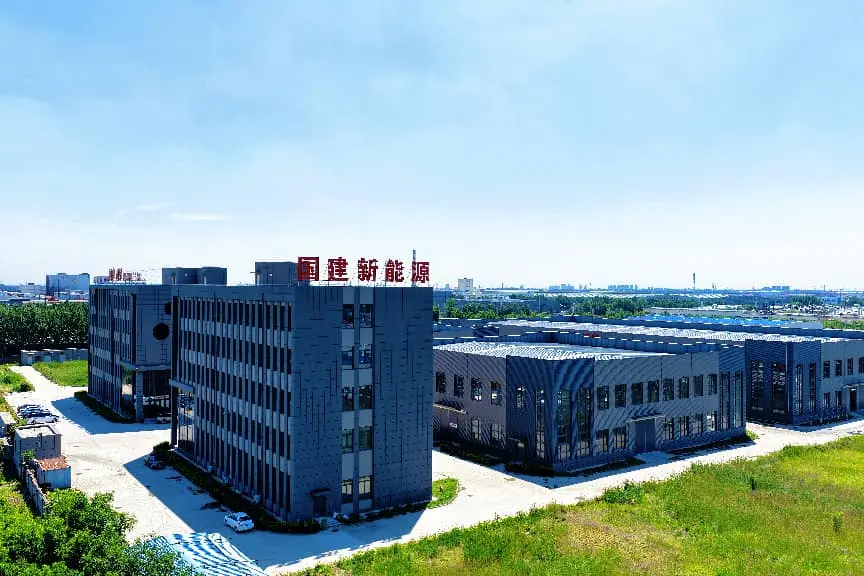

Nuestra fábrica está ubicada en la base industrial de Daqiuzhuang en Jinghai, Tianjin, cerca del puerto de Tianjin; esto permite la entrega directa por camión a los sitios de proyectos nacionales y un despacho de aduana y envío convenientes para pedidos de exportación. Mantenemos asociaciones estables y a largo plazo con plantas de extrusión de aluminio, asegurando un suministro confiable de materias primas y garantizando que las calidades de los materiales nunca sean sustituidas. Implementamos un control de calidad integral durante todo el proceso, realizando múltiples inspecciones desde la entrada de materia prima hasta el envío de productos terminados. Fabricamos simultáneamente rieles de acero (rieles en H, rieles de perfil especial y rieles sin nervaduras), lo que permite a los clientes obtener accesorios de montaje de acero y rieles de aleación de aluminio en un solo lugar; esto reduce los costos de comunicación asociados con la gestión de múltiples proveedores y manejamos pedidos de todos los tamaños.
R: Los accesorios son intercambiables si las ranuras transversales coinciden; sin embargo, el contacto directo entre el acero y el aluminio provoca corrosión electroquímica, por lo que se deben instalar juntas aislantes al mezclar materiales.
R: Los perfiles están cubiertos con una película protectora. Todo el lote está envuelto en una película elástica resistente a la lluvia y asegurado con protectores de bordes de papel duro; Los perfiles largos también están reforzados con marcos de madera para minimizar el riesgo de rayones durante el transporte.
R: No, varía. Los rieles de zinc-aluminio-magnesio y acero galvanizado en caliente tienen una garantía anticorrosión de 25 años, mientras que los rieles de aleación de aluminio anodizado tienen una garantía anticorrosión de 20 años; Confirme los términos de garantía específicos antes de realizar un pedido.
R: Los rieles guía se pueden personalizar con secciones transversales específicas, sujeto a cantidades mínimas de pedido (MOQ) para la creación de moldes de extrusión; sin embargo, modificaciones simples como ajustes de longitud o punzonado no requieren moldes nuevos y tienen requisitos de MOQ más bajos.
R: Los perfiles ranurados estándar combinados con abrazaderas compatibles no se deslizarán; debe proporcionar el grosor del componente para que podamos hacer coincidir la abrazadera correcta. No se recomienda mezclar accesorios de diferentes marcas.
R: Guárdelos en un área seca y bien ventilada y evite la exposición a la lluvia o al agua estancada. Los perfiles deben estar elevados del suelo (no los apile directamente sobre tierra o barro) y la película protectora no debe retirarse prematuramente.
