En equipos automatizados de montaje y manipulación de materiales, el carril guía determina si un carro lineal permanece silencioso y suave después de tres años o si comienza a tambalearse después de sólo tres meses. La mayoría de los perfiles tradicionales de una sola ranura concentran la carga en una única superficie de trabajo; Las cargas excéntricas pueden desalinear gradualmente el carro, lo que en última instancia afecta el rendimiento de toda la máquina. H-Rail aborda este problema a través de su geometría de sección transversal en lugar de depender únicamente del tratamiento de la superficie. Con un perfil de aluminio simétrico en forma de H con dos almas paralelas, está diseñado para aplicaciones de movimiento alternativo, como correderas lineales, columnas de elevación, mecanismos de empujar y tirar, marcos de herramientas y líneas transportadoras livianas.

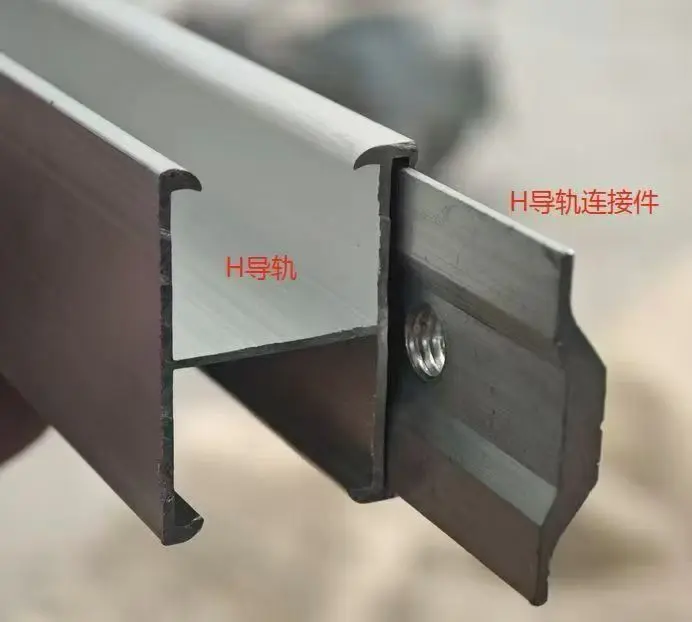

H-Rail es un perfil guía estructural de aluminio con una sección que recuerda a la letra "H": dos pestañas horizontales conectadas por un alma central, proporcionando superficies ranuradas utilizables en ambos lados. Gracias a esta geometría simétrica, las cargas verticales se distribuyen entre dos brazos de soporte en lugar de uno, mientras que el centro abierto reduce el peso sin comprometer la rigidez.
Esta geometría ofrece una triple ventaja: en comparación con los rieles de una sola ranura de peso similar, presenta menos deflexión bajo cargas moderadas; el propio perfil resiste la torsión cuando el equipo está sometido a fuerzas laterales o paradas de emergencia; y con dos superficies mecanizadas disponibles, un carro puede desplazarse por cualquier lado, o incluso por ambos lados simultáneamente.
La sección transversal de doble alma distribuye la presión entre dos brazos de soporte, lo que hace que las superficies de trabajo sean menos propensas a abollarse o deformarse debido a cargas concentradas. Nuestra experiencia en fabricación muestra un rendimiento de carga constante en todos los lotes, un factor crítico al construir cientos de estaciones de trabajo idénticas.
La sección transversal simétrica del H-Rail resiste inherentemente la torsión cuando el equipo ejerce fuerza lateral o cuando se instalan rieles largos. Esto resuelve directamente un problema común en el taller: los rieles en H se tuercen ligeramente después de la instalación, lo que hace que el carro se atasque o se atasque a la mitad de su recorrido. Diseño reversible: Ambos lados ranurados están mecanizados con precisión, lo que permite montar el riel hacia arriba, hacia abajo o verticalmente; también puede servir como viga estructural o conector de marco. Un único perfil cubre múltiples configuraciones de diseño, lo que reduce la necesidad de soportes personalizados.
Cada riel se endereza después de la extrusión y se inspecciona individualmente antes del envío, lo que garantiza la rectitud sin curvarse, incluso en tramos largos. El movimiento del carro permanece constante a lo largo de todo el recorrido, evitando tirantez o holgura en cualquiera de los extremos.
La capa anodizada dura mejora la dureza de la superficie y la resistencia al desgaste, evitando la degradación de la superficie incluso durante deslizamientos de alta frecuencia. Resiste el polvo y la humedad del taller, mientras que el acabado mate evita la acumulación de suciedad, lo que lo hace ideal para salas blancas y áreas de ensamblaje de precisión.
| Artículo | Especificación |
| Material | Aleación de aluminio, extruida en caliente. |
| Tipo de sección | Perfil en H simétrico, alma doble, núcleo hueco |
| Tratamiento superficial | Anodizado duro, acabado mate. |
| Longitud | Corte a medida según dibujo del cliente |
| Rectitud | Enderezado e inspeccionado antes del envío. |
| Opciones de mecanizado | Corte a medida, biselado de extremos, taladrado, roscado, mecanizado de precisión |
| Cantidad mínima de pedido | 1 contenedor de 20GP; pedidos de prueba más pequeños negociables |
| plazo de entrega | 7 a 15 días hábiles después de recibir el depósito |
| Términos comerciales | MANDO/CFR/CIF |
Si la carga se coloca directamente encima del riel en H y la fuerza es consistentemente vertical, un perfil estándar de doble alma suele ser suficiente. Sin embargo, si la carga está descentrada o el equipo sufre frecuentes paradas de emergencia, le recomendamos discutir primero con nosotros las condiciones de su aplicación; Las ventajas geométricas del diseño del perfil son más críticas en estos escenarios.
Los trazos más largos amplifican cualquier curvatura del riel; por lo tanto, para recorridos que excedan unos pocos metros, recomendamos pedir rieles cortados a medida previamente enderezados e inspeccionados en lugar de cortar el perfil en el sitio. La diferencia radica en un movimiento suave y continuo versus un posible bloqueo a mitad de carrera.
Las superficies anodizadas duras son adecuadas para talleres polvorientos e instalaciones húmedas. Si el riel en H estará expuesto a procedimientos de lavado o fluidos de corte, infórmenos del medio específico para que podamos verificar la compatibilidad de la superficie antes de realizar el pedido.

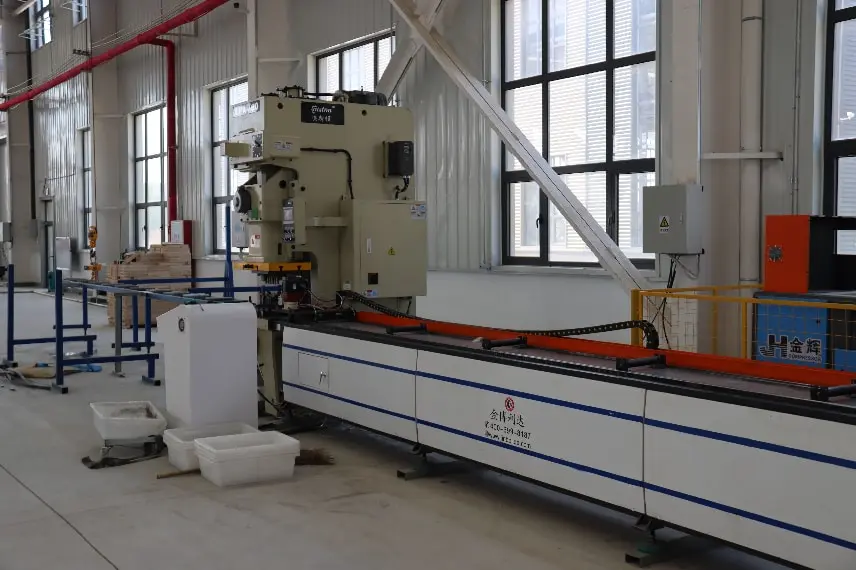

H-Rail se fabrica en nuestras propias instalaciones; La extrusión, el mecanizado y el anodizado se realizan internamente. Nuestras instalaciones de producción operan ocho líneas de conformado de canales C, dos líneas de conformado de acero con perfil "Ji", dos máquinas de corte por láser de fibra de alta potencia y cuatro líneas de punzonado CNC. Nuestro equipo patentado incluye un modelo de utilidad patentado "Punzonadora de perfiles de aluminio" (ZL 2023 2 2784865.9). La planta tiene una capacidad de producción anual de aproximadamente 200.000 toneladas.
Exportamos a más de 30 países y respaldamos programas de suministro a largo plazo tanto para contratistas de proyectos como para fabricantes de equipos; La documentación de exportación y los acuerdos de inspección de terceros se pueden negociar caso por caso.
R: Somos un fabricante. La extrusión, el enderezamiento, el mecanizado y el anodizado duro de nuestros rieles en H se completan en nuestra propia base de producción en Tianjin, China. Le invitamos a revisar nuestros registros y certificaciones de fábrica.
R: La cantidad mínima de pedido estándar es un contenedor de 20 GP. Podemos aceptar cantidades más pequeñas para pedidos de prueba iniciales o lotes de muestra; infórmenos las especificaciones de sección transversal requeridas y la longitud total, y le proporcionaremos una cotización en consecuencia.
R: Sí. El corte de longitud fija, el biselado de extremos, la perforación, el roscado y otros procesos de acabado se realizan internamente. Los rieles están listos para su instalación en el momento de la entrega y no requieren ningún procesamiento adicional en sus instalaciones.
R: Nuestros rieles en H se han sometido a rigurosas pruebas de simulación de carga de viento y nieve. Podemos realizar cálculos de carga basados en parámetros climáticos locales y recomendar el modelo de riel H apropiado para cumplir con estándares internacionales como EN 1991 y ASCE 7.
R: Cada lote se somete a inspecciones de rectitud, integridad estructural y calidad de la superficie antes del embalaje; Se aplican los mismos estándares de aceptación desde la muestra inicial hasta el contenedor final.
El perfil de riel en H estándar es compatible con la gran mayoría de abrazaderas intermedias, abrazaderas finales y sujetadores de acero inoxidable disponibles en el mercado. Si tiene requisitos específicos para las abrazaderas coincidentes, también podemos fabricar perfiles personalizados mediante la creación de nuevos moldes.
