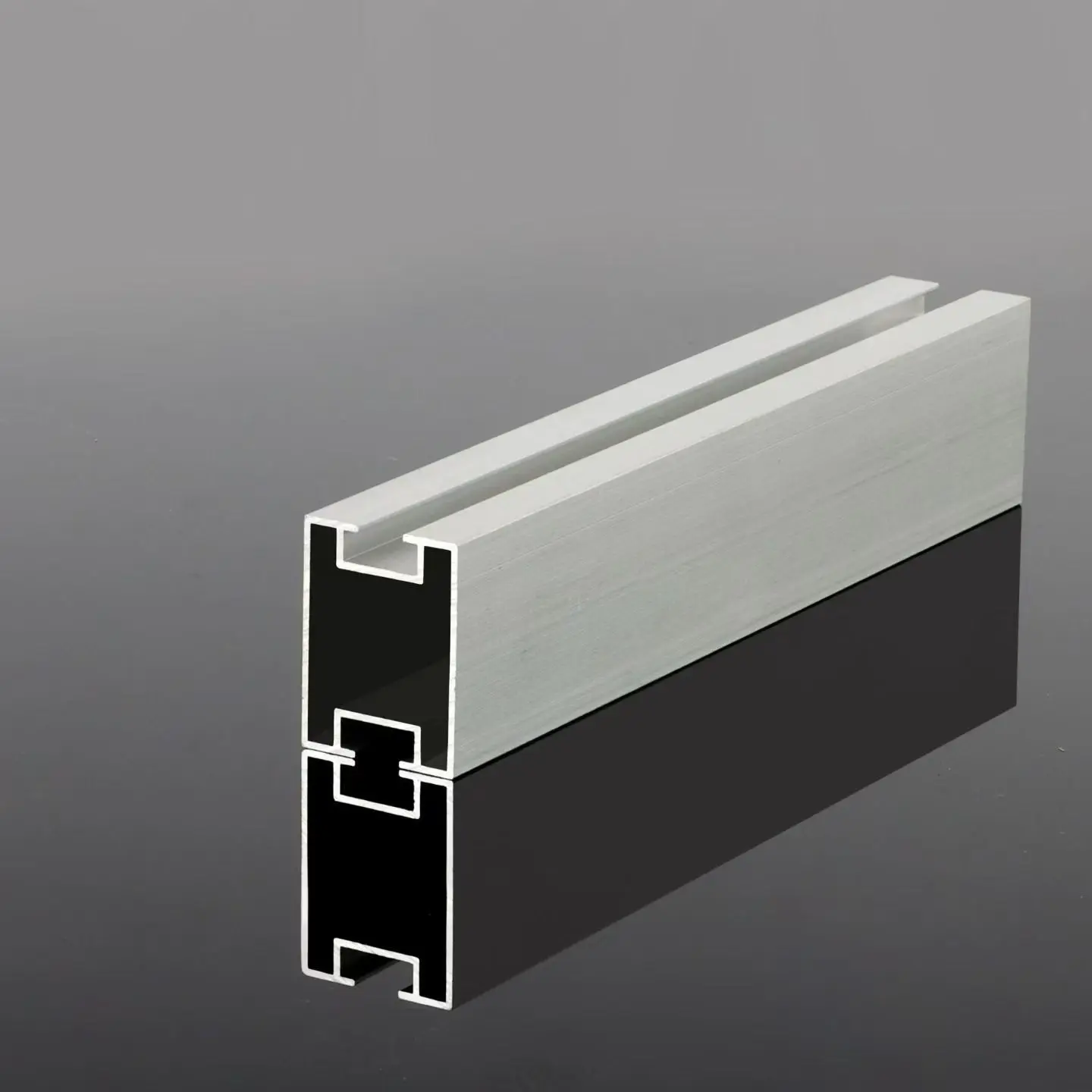

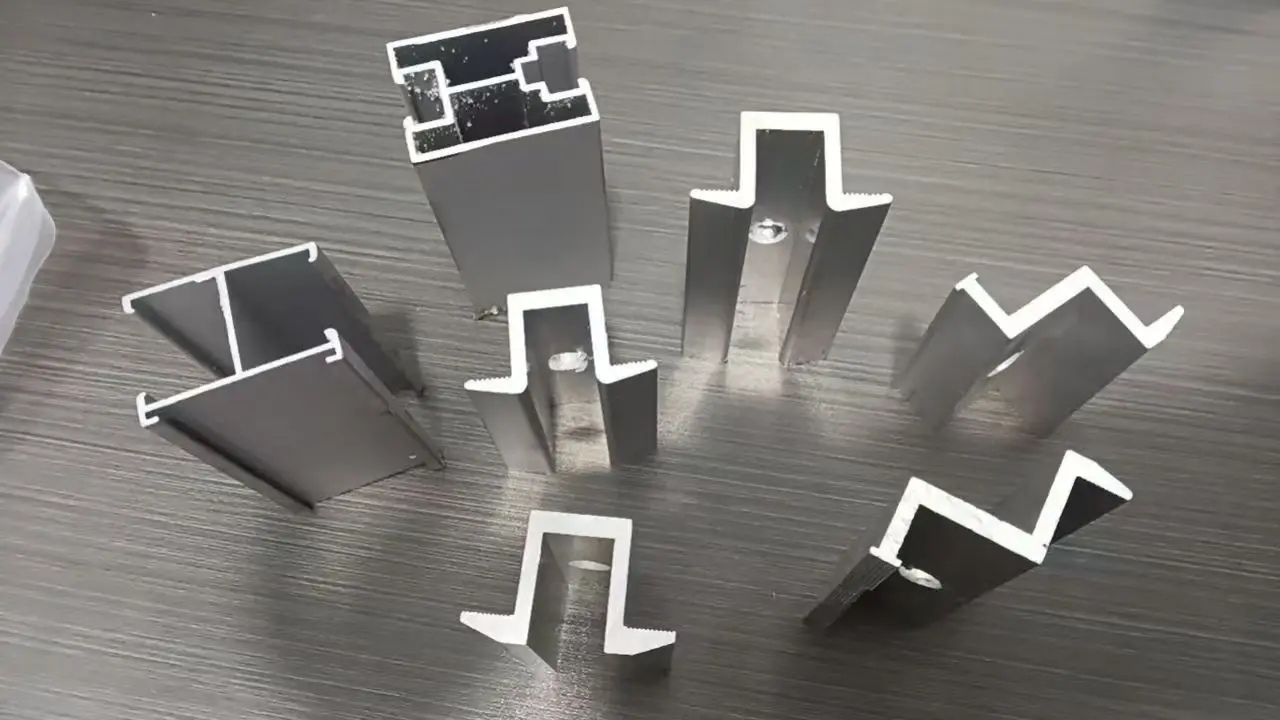

Carril guía sin costillas

El carril guía sin nervios es un tipo de carril de montaje de acero conformado en frío con una sección transversal sin nervios de refuerzo. En los rieles fotovoltaicos reforzados estándar, las nervaduras continuas que se extienden a lo largo del perfil, formadas mediante etapas adicionales de punzonado y doblado en la línea de perfilado, proporcionan la rigidez a la flexión necesaria. Los rieles no reforzados eliminan estos procesos, lo que da como resultado un perfil de canal simple; Si bien esto reduce la rigidez a la flexión, el diseño es adecuado para proyectos con cargas moderadas de viento y nieve y luces que han sido verificadas estructuralmente.

¿Cuáles son las ventajas de este carril?

Menor coste de material por metro:

Al omitir la formación de nervaduras, se consume menos fleje de acero por metro de carril terminado. Para proyectos donde los sistemas de montaje tienen un precio por tonelada y el techo tiene capacidad de carga adicional, esto ofrece un ahorro de costos directo para la estructura general.

Menos pasos de producción, entrega más confiable:

Se eliminan las etapas de punzonado de nervaduras y posterior doblado secundario. Con menos pasadas de formado, el ciclo de producción es más rápido y predecible, lo que facilita cumplir los plazos de entrega para lotes pequeños y pedidos repetidos.

Carga más ligera en el techo:

El peso propio reducido reduce la carga muerta que soportan las correas y los paneles del techo. Para techos de acero revestidos de color con capacidad de carga adicional limitada, este factor puede ser el elemento decisivo en la viabilidad del diseño del sistema de montaje.

Compatible con accesorios estándar:

El perfil de canal simple del riel guía sin nervios se adapta a abrazaderas intermedias y finales estándar de PV; Los usuarios no están limitados a accesorios patentados, lo que permite un abastecimiento competitivo.

Totalmente galvanizado con términos de garantía claros:

La banda de acero galvanizada en caliente garantiza que toda la sección transversal, incluidos los extremos cortados y los orificios perforados en el lugar, esté cubierta por una capa de zinc uniforme y bien adherida. El suministro estándar incluye una garantía anticorrosión de 15 años; para ambientes atmosféricos más hostiles, se encuentran disponibles flejes de acero de Zinc-Aluminio-Magnesio (Zn-Al-Mg) con una garantía de 25 años.

Corte, perforación y manipulación in situ sin esfuerzo:

El perfil liviano facilita a los trabajadores el transporte, el corte a medida y la perforación en posición, acortando efectivamente la ventana de instalación del techo para proyectos distribuidos.

Especificaciones técnicas

Artículo	Especificación
Producto	Riel guía sin nervaduras: riel de montaje fotovoltaico de acero conformado en frío
Sección	Canal liso (sección en U), sin nervaduras de refuerzo
Material	Fleje de acero galvanizado en caliente
formando	Laminado en frío, sin nervaduras, cortado a medida
Tratamiento superficial	Galvanizado en caliente]; Tira de Zn-Al-Mg disponible bajo pedido
Garantía anticorrosión	15 años (galvanizado en caliente) / 25 años (Zn-Al-Mg)
Dimensiones de la sección	danos tu luz y caso de carga y te recomendaremos una sección
Longitudes estándar	Cortado a medida para embalaje y transporte.
Compatibilidad de accesorios	Abrazaderas intermedias y terminales fotovoltaicas estándar
Mecanizado de segunda etapa	Corte a medida y perforación interna según su plano
Cantidad mínima de pedido	1 contenedor de 20GP; pedidos de prueba más pequeños negociables
plazo de entrega	7 a 15 días hábiles después de recibir el depósito
Términos comerciales	Nuevo puerto FOB Tianjin/CFR/CIF
Pago	Depósito del 30% T/T, saldo contra copia de B/L

Escenarios de aplicación de los rieles

Techos metálicos industriales y comerciales (C&I):

Los techos que utilizan láminas metálicas trapezoidales o con junta alzada a menudo tienen una capacidad de carga limitada; El menor peso propio de estos carriles guía sin nervaduras reduce directamente la carga sobre el tejado. Combinado con abrazaderas metálicas para techos, la instalación es rápida y el costo del sistema de estanterías es bajo, lo que lo convierte en una opción estándar para proyectos de C&I en techos sensibles a los costos.

Plantas de cubierta plana de hormigón lastradas a pequeña escala:

Para proyectos de techos de concreto lastrado con capacidad instalada de pequeña a mediana y cargas moderadas de viento/nieve, la función del riel es simplemente transferir cargas entre puntos de soporte; un perfil de canal simple (no reforzado) es perfectamente adecuado.

Plantas pequeñas y medianas montadas en el suelo:

Adecuado para proyectos de menos de 10 MW en llanuras con poca nieve y cargas de viento; En estos proyectos de "paridad de red", la rentabilidad del sistema de estanterías (calculada por tonelaje) impulsa el diseño.

Fotovoltaica residencial:

Tejados rurales y pequeñas fábricas; con menos módulos y luces más cortas, el perfil no reforzado ofrece la mejor relación coste-rendimiento.

Cocheras fotovoltaicas ligeras:

Adecuado para garajes sencillos con cargas reducidas. El riel guía sin nervaduras no es adecuado para techos de cocheras de gran luz y carga pesada; tales estructuras requieren perfiles reforzados más profundos, para los cuales propondríamos un diseño alternativo.

Precauciones de instalación y uso

1. Nivele y alinee antes de fijar:

Los rieles deben estar nivelados y mantenidos en línea recta. Si una fila está desalineada, los módulos heredarán este error, creando una tensión concentrada dentro del conjunto que eventualmente se manifiesta como una deformación a largo plazo.

2. Siga las especificaciones de estantería para abrazaderas y torque de pernos:

Un par excesivo puede aplastar y deformar los rieles de paredes delgadas, mientras que un par insuficiente provoca un aflojamiento gradual durante el ciclo térmico. Ajustarse a los valores especificados por el proyecto evita ambos problemas.

3. Dejar juntas de dilatación en las juntas:

Los rieles se expanden y contraen con los cambios de temperatura; Dejar espacios en las juntas evita que los perfiles se pandeen o deformen debido a las fluctuaciones estacionales.

4. Instale juntas aislantes entre el riel y los paneles metálicos del techo:

El contacto directo entre rieles galvanizados y láminas de acero revestidas puede provocar corrosión electroquímica; una junta de aislamiento rompe este par galvánico.

5. Utilice únicamente sujetadores galvanizados en caliente o de acero inoxidable:

La mezcla de metales en las juntas crea un par galvánico donde el componente con la superficie más pequeña se corroe primero. Los materiales de fijación deben ser compatibles con el revestimiento del riel.

6. No pisar el medio de la barandilla:

La sección media de un riel guía sin nervios tiene la rigidez estructural más baja. Si es inevitable pisar el riel durante el trabajo, párese directamente sobre un punto de apoyo. Para proyectos que requieren acceso frecuente al techo para mantenimiento, infórmenos con anticipación para que podamos recomendar una sección de perfil más profunda.

Preguntas frecuentes

P1: ¿Cómo puedo determinar si mi proyecto es lo suficientemente "ligero" para usar este riel?

R: Primero evalúe las condiciones del sitio, en lugar de solo el catálogo. El riel guía sin nervaduras es adecuado para techos industriales/comerciales de acero de color, pequeños techos planos con balasto, techos residenciales y plantas montadas en el suelo (hasta ~10 MW) en áreas con cargas moderadas de viento y nieve. Si el proyecto se encuentra en una zona con mucha carga de nieve o propensa a tifones, o implica tramos largos sin soporte, la elección correcta es un riel reforzado o un perfil más grueso.

P2: ¿Se puede perforar el riel a medida o cortarlo en longitudes específicas? ¿Está disponible para compra por separado?

R: Sí, admitimos cortes y perforaciones personalizados, y los rieles se pueden comprar por separado sin el sistema de montaje fotovoltaico completo. Las especificaciones estándar se mantienen en stock, mientras que las especificaciones no estándar se fabrican según los parámetros del dibujo del proyecto.

P3: ¿Cuál es la vida útil anticorrosión garantizada?

R: Los rieles galvanizados en caliente vienen con una garantía anticorrosión de 15 años; la opción Zinc-Aluminio-Magnesio (Zn-Al-Mg) ofrece una garantía de 25 años y se recomienda para zonas costeras u otros entornos atmosféricos hostiles. Ambas opciones de garantía cubren el rendimiento del recubrimiento en condiciones normales de funcionamiento fotovoltaico en exteriores.

P4: ¿Puede ayudarnos con los cálculos de luz y carga?

R: Sí, y recomendamos encarecidamente realizar estos cálculos para perfiles no reforzados. Proporcionenos el diseño del módulo, las cargas de viento y nieve del diseño y el espacio planificado entre rieles; Nuestro equipo técnico verificará la luz y el perfil apropiados y, si los rieles no reforzados no son adecuados para el sitio, le informaremos directamente.

P5: ¿Cuáles son las consideraciones más importantes para la instalación en sitio?

R: Cuatro puntos son críticos: nivelar y alinear cada fila de rieles antes de asegurarlos; apriete las abrazaderas al par especificado por el proyecto en lugar de confiar en la sensación; dejar espacios de expansión en los puntos de conexión; y evite estrictamente pisar el centro de los carriles no reforzados, ya que la zona media del tramo tiene la rigidez más baja. Las instrucciones de instalación y manejo se incluyen con cada pedido, y nuestro equipo técnico está disponible para responder preguntas durante todo el proceso de instalación.
