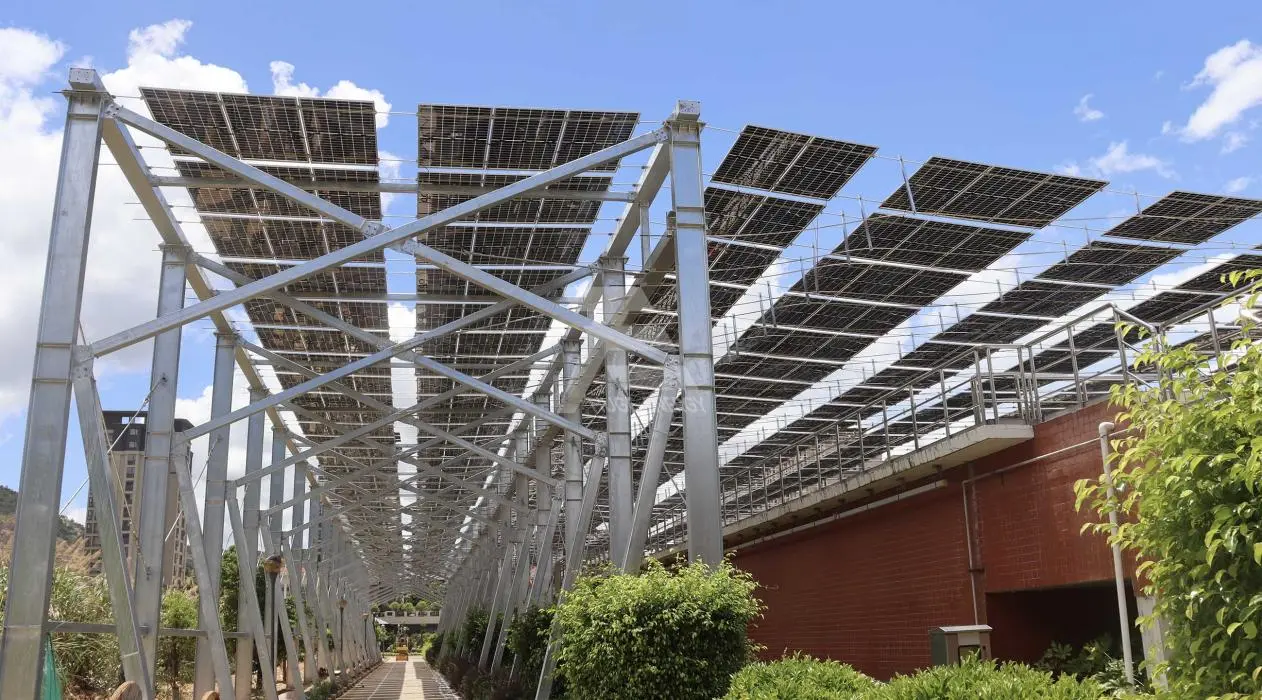

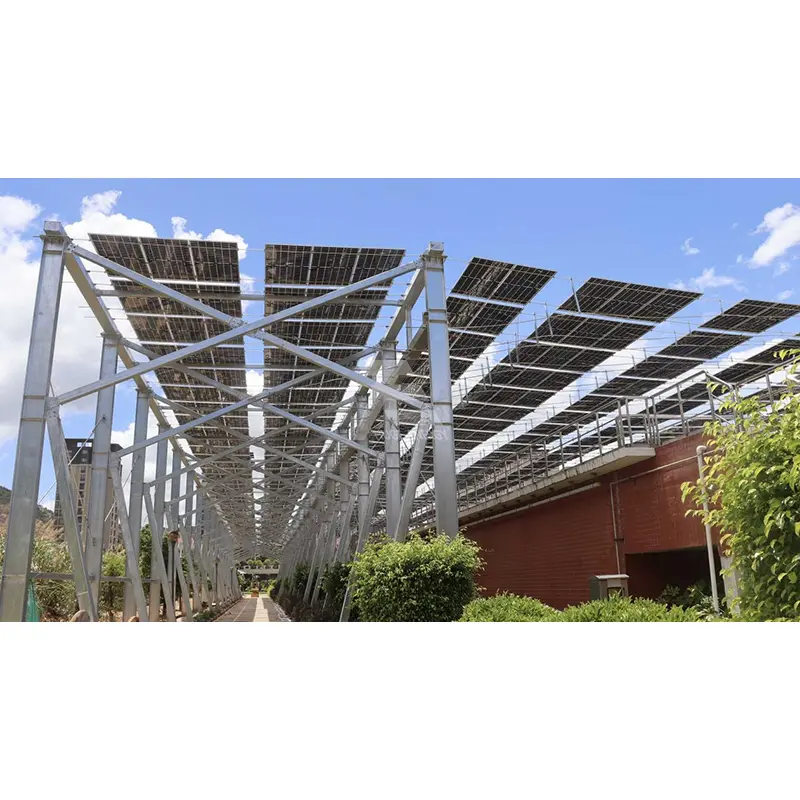

Sistema de montaje solar de doble poste en tierra

Guojian le ofrece el sistema de montaje solar de doble poste en tierra, que se suministra en grandes cantidades directamente desde la fábrica. Viene con embalaje de calidad de exportación, documentación técnica completa y materiales de certificación, lo que proporciona una solución de instalación de inclinación fija económica y eficiente para proyectos fotovoltaicos terrestres nacionales e internacionales.

Especificaciones técnicas clave

1. Material principal: acero al carbono de alta resistencia Q235B/Q355; Las opciones de tratamiento de superficies incluyen galvanizado en caliente o revestimiento de aleación de zinc, aluminio y magnesio para resistencia a la corrosión.

2. Estándares de resistencia a la corrosión: espesor del revestimiento galvanizado en caliente ≥65μm; El revestimiento de zinc, aluminio y magnesio presenta propiedades anticorrosión autorreparables, adecuado para ambientes costeros con niebla salina y alta humedad.

3. Módulos compatibles: Compatible con los módulos fotovoltaicos convencionales de la serie 182/210; admite configuraciones de matriz horizontal y vertical.

4. Ángulo de inclinación de instalación: personalizable entre 5° y 60°; Ángulo óptimo determinado en función de la latitud local y la generación de energía proyectada.

5. Estándares de diseño de carga: Presión de viento base estándar de 0,3 a 0,75 kN/m²; capacidad de carga de nieve de hasta 1,8 kN/m²; Soluciones de refuerzo especializadas disponibles para regiones con fuertes vientos y nieve intensa.

6. Distancia al suelo: personalizable de 0,6 ma 2,8 m para acomodar el paso y las operaciones mecánicas debajo de los paneles.

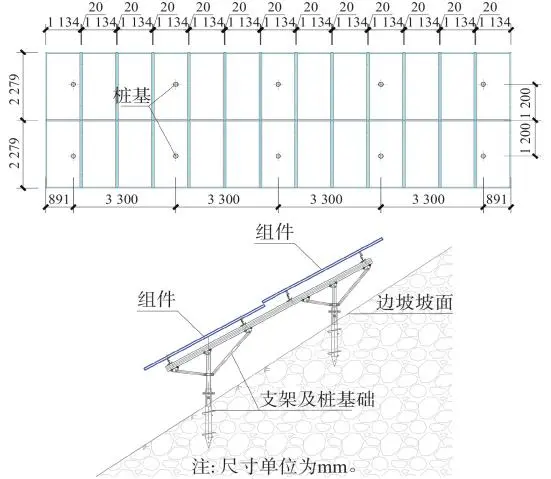

7. Tipos de cimentación: pilotes atornillados, zapatas de hormigón independientes o pilotes moldeados in situ; Adecuado para diversas condiciones de suelo, incluidos suelos arenosos, arcillosos y rocosos.

8. Fijaciones: Pernos galvanizados en caliente de alta resistencia con arandelas antiaflojamiento estándar; diseñado para permanecer seguro durante el uso prolongado en exteriores.

9. Vida útil del diseño: 25 años, coincidiendo con el ciclo de vida de los módulos fotovoltaicos.

Aplicaciones de productos

✅ Centrales fotovoltaicas centralizadas de gran escala montadas en suelo con paridad de red

✅ Proyectos fotovoltaicos distribuidos a nivel de aldea y de revitalización rural

✅ Bases fotovoltaicas en desiertos, terrenos baldíos o colinas suavemente onduladas de Gobi

✅ Proyectos agro-PV (agrivoltaicos) (espacio libre debajo de los paneles para maquinaria agrícola)

✅ Proyectos EPC y parques fotovoltaicos terrestres a gran escala en el extranjero

✅ Terreno plano con condiciones estables de suelo y agua, adecuado para la construcción de cimientos de pilotes

Notas de instalación

1. Realizar un estudio geológico del sitio antes de la construcción y seleccionar el tipo de base según el informe geológico; Está estrictamente prohibido continuar con la construcción sin un estudio. 2. Asegúrese de que todos los montantes permanezcan verticales y que los ejes del conjunto estén alineados; el ángulo de inclinación de montaje debe cumplir estrictamente con los dibujos de diseño; están prohibidas las modificaciones del ángulo en el sitio.

3. Utilice únicamente componentes estándar originales del fabricante para el montaje; Está estrictamente prohibido soldar, cortar, perforar o doblar in situ los perfiles principales sin autorización, lo que podría comprometer el revestimiento anticorrosión o la integridad estructural.

4. Al finalizar la instalación del sistema de montaje, establezca una conexión a tierra unificada para garantizar el cumplimiento de las normas de protección contra rayos para plantas de energía fotovoltaica.

Directrices de operación y mantenimiento posteriores a la instalación

1. Realizar inspecciones exhaustivas anualmente después de temporadas de inundaciones, fuertes nevadas o tifones, centrándose en el apriete de los pernos, el asentamiento vertical y los daños a los revestimientos anticorrosión.

2. Repare rápidamente cualquier daño localizado en el revestimiento utilizando materiales anticorrosivos especializados para evitar la propagación del óxido.

3. No cuelgue equipos ni apile objetos pesados ​​sobre las vigas o montantes de montaje; Las cargas no deben exceder las especificaciones de diseño originales.

4. Al reemplazar piezas dañadas, utilice únicamente componentes originales del fabricante con las mismas especificaciones; Está prohibido el uso de perfiles no estándar.

Soluciones integradas personalizadas

1. Servicios Técnicos Preliminares

Al recibir los mapas topográficos y los datos meteorológicos del sitio, los ingenieros estructurales profesionales realizan el modelado y la verificación, generan planes de optimización del diseño y del ángulo de inclinación y brindan comparaciones de rentabilidad.

2. Diseño estructural personalizado

Ajuste la altura vertical, la luz y el tipo de cimentación según las cargas de viento y nieve, las condiciones geológicas y la planificación del uso del suelo.

3. Producción y suministro

Fabricación propia y prefabricación modular; producción y entrega programadas en lotes según la demanda; embalaje de contenedores estandarizado adecuado para la exportación marítima para minimizar los daños en tránsito.

4. Apoyo a la ejecución del proyecto

Proporcionar certificados de conformidad del sistema de montaje solar de doble poste en tierra, informes de materiales, dibujos e informes de cálculo de carga con el envío; Organizar personal técnico para atender consultas de instalación en el sitio. Calificaciones y certificaciones autorizadas

✅ Certificación del Sistema de Gestión de Calidad ISO 9001; Control estandarizado en todo el proceso de producción con trazabilidad total.

✅ Informes de pruebas de rendimiento mecánico de terceros de CMA

✅ Informes de laboratorio acreditados por CNAS sobre las propiedades de los materiales y la resistencia a la corrosión y a la intemperie.

✅ Capacidad para proporcionar documentación técnica EN 1090 que cumpla con las normas de la UE para proyectos europeos

✅ Especificaciones completas de materiales e informes de pruebas de corrosión por niebla salina para cumplir con los requisitos de auditoría para proyectos en el extranjero en el sudeste asiático, Medio Oriente y América Latina.
