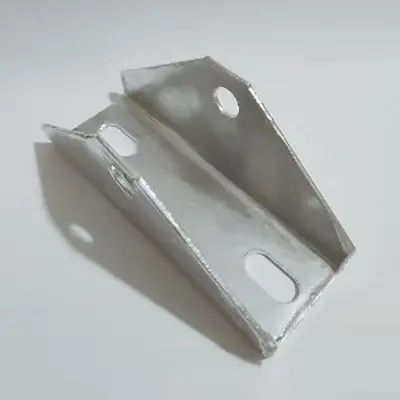

Conector de soporte triangular

¿Qué es un conector triangular para sistemas de montaje fotovoltaico?

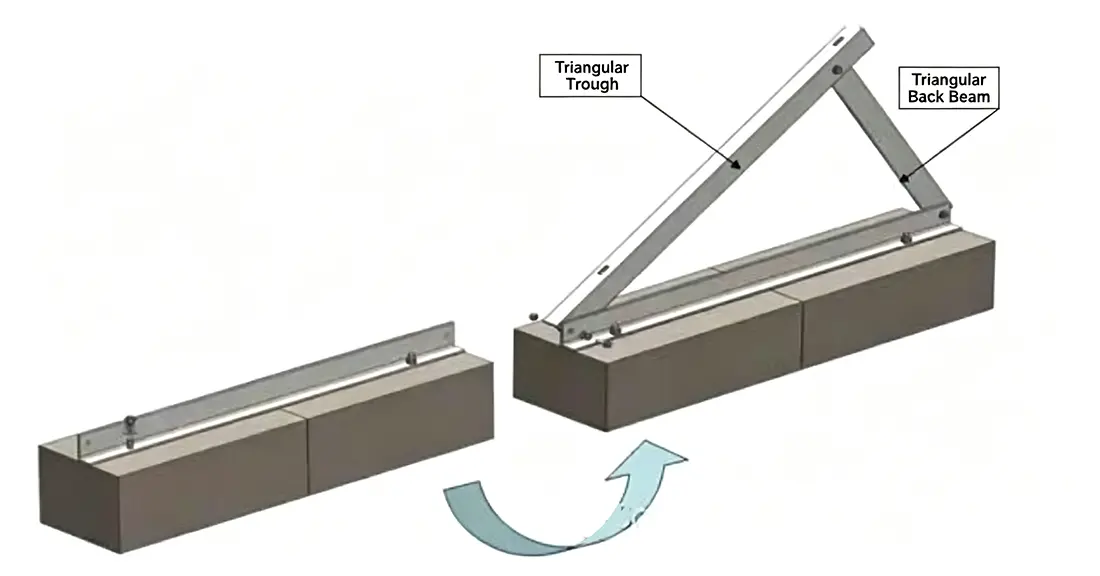

También conocidos como soportes triangulares o refuerzos triangulares, los conectores de soporte triangular de China de la fábrica Guojian son componentes de hardware estructurales esenciales para sistemas de montaje fotovoltaicos (PV). Al aprovechar la estabilidad mecánica del triángulo, conectan los principales postes verticales, tirantes diagonales y correas horizontales para formar un marco de soporte triangular, distribuyendo eficazmente las tensiones causadas por las cargas de viento, nieve y el peso de los módulos fotovoltaicos. Los sistemas de montaje estándar que dependen de conexiones de un solo punto son propensos a oscilaciones generales, grietas en las soldaduras y hundimiento de las correas cuando se exponen a fuertes vientos al aire libre con el tiempo; La instalación de conectores triangulares mejora significativamente la rigidez de toda la estructura de montaje, lo que los convierte en componentes indispensables para plantas fotovoltaicas montadas en el suelo a gran escala, instalaciones en terrenos montañosos complejos y proyectos en zonas costeras sujetas a fuertes cargas de viento.

Ventajas clave del producto

✅ Suministro integral de fábrica: los conectores triangulares, los perfiles de acero en forma de C/Z/U, las abrazaderas fotovoltaicas y los conectores de correas se fabrican internamente con un tratamiento anticorrosión uniforme. Todo el sistema de montaje viene con una garantía unificada de 25 años, lo que elimina la necesidad de recurrir a múltiples proveedores y evita problemas como especificaciones incompatibles o vidas útiles anticorrosión inconsistentes.

✅ Tecnologías anticorrosión duales para todos los entornos: espesor del revestimiento galvanizado en caliente ≥65μm; El recubrimiento de zinc, aluminio y magnesio presenta propiedades de autocuración en los bordes cortados y pasa pruebas de niebla salina neutra de 1000 horas, lo que garantiza una durabilidad a largo plazo en áreas costeras salinas y alcalinas, proyectos híbridos de pesca y energía solar y regiones montañosas de alta humedad.

✅ Estructura triangular engrosada y de alta resistencia: los componentes principales están estampados a partir de una sola pieza de acero Q355B de 2,0 a 3,0 mm. El diseño mecánico triangular estable soporta vientos de 60 m/s y cargas de nieve de 1000 N/m², ofreciendo una alta capacidad de carga sin doblarse ni deformarse con el tiempo.

✅ Capacidad de producción confiable a gran escala: taller estandarizado de 6.600 m² equipado con 20 punzonadoras CNC totalmente automatizadas; producción anual de 42.000 toneladas de perfiles fotovoltaicos. Las especificaciones estándar se mantienen en stock; Los pedidos al por mayor de más de 10 000 unidades se entregan en un plazo de 10 a 15 días, con programación prioritaria disponible para pedidos urgentes.

✅ Calidad y Cumplimiento Certificados: Posee las certificaciones ISO9001 (Calidad), ISO14001 (Medio Ambiente) e ISO45001 (Salud Ocupacional). Cada lote incluye un informe de inspección de calidad de fábrica original, que cumple con los requisitos de calificación para licitaciones de plantas de energía fotovoltaica a gran escala.

Especificaciones técnicas

Preguntas frecuentes sobre adquisiciones

P: ¿Se puede personalizar el conector de soporte triangular para adaptarlo a las dimensiones específicas de nuestra estructura de montaje?

R: Admitimos la personalización completa. Podemos ajustar el espesor de la placa, el espacio entre orificios y los ángulos de apertura según sus soportes de acero de sección C/Z existentes; simplemente proporcione los planos de montaje y podremos continuar con la creación y producción del molde.

P: ¿Cómo solicito muestras? ¿Se puede deducir el costo de la muestra del pago del pedido al por mayor?

R: Se proporcionan pequeñas cantidades de muestras con especificaciones estándar de forma gratuita; solo se aplican costos de envío. Si más adelante se realiza un pedido de proyecto al por mayor, el costo de envío de la muestra se puede deducir completamente del total del pedido.

P: ¿Se puede utilizar este conector para proyectos costeros "pescados-solares" (acuicultura-PV) o de suelos salinos-alcalinos? ¿Cuál es el período de garantía?

R: Recomendamos el acabado superficial de Zinc-Aluminio-Magnesio; Los bordes cortados presentan propiedades anticorrosión autorreparantes, lo que los hace adecuados para zonas costeras altamente corrosivas, estanques de peces y entornos de suelos salinos-alcalinos. Los accesorios vienen con una garantía de 10 años y el sistema fotovoltaico completo está respaldado por una garantía de vida útil de 25 años.

Servicios de apoyo a las adquisiciones

1. Soporte gratuito para dibujos técnicos: suministro de dibujos para el diseño general del montaje fotovoltaico y cálculos de carga estructural para soportes triangulares.

2. Servicios de pruebas de terceros: Se pueden enviar muestras a su laboratorio para pruebas mecánicas y de niebla salina anticorrosión.

3. Documentación completa de calificación de la licitación: certificados de "tres sistemas", certificado de empresa de crédito con calificación AAA e informes de inspección de calidad de fábrica incluidos con el envío.

4. Soporte postventa de por vida: Seguimientos periódicos después de la puesta en marcha del proyecto; Reemplazo o devolución gratuitos de accesorios en caso de problemas de calidad no inducidos por humanos.
