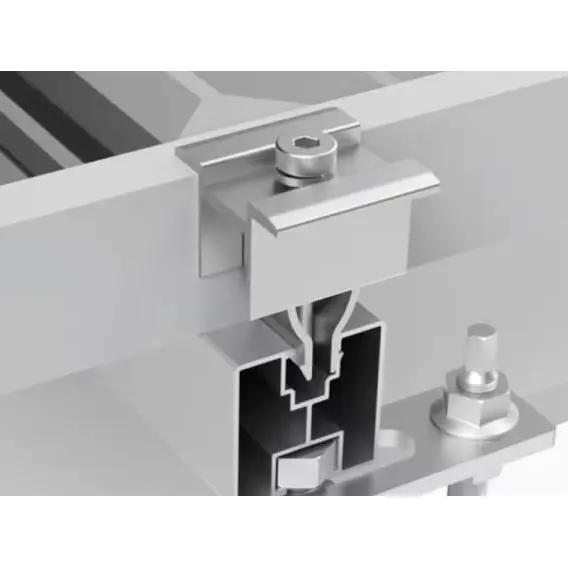

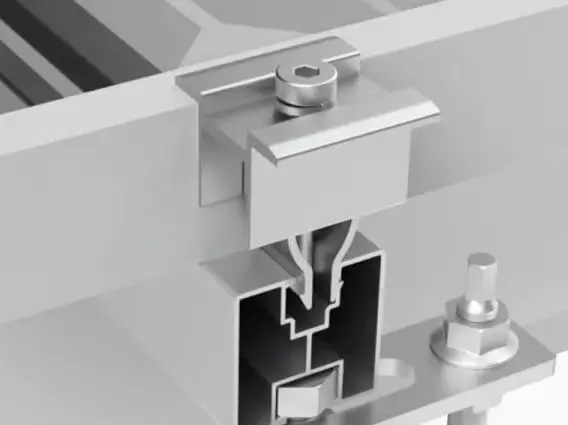

Accesorio de prensado de montaje solar

Los accesorios de presión para montaje solar suministrados por Guojian son adecuados para marcos fotovoltaicos de 30 mm a 55 mm y son perfectamente compatibles con los rieles guía de acero tipo C, tipo Z, tipo U y zinc-aluminio-magnesio producidos por nuestra fábrica. La superficie está tratada con anodizado, lo que ofrece una excelente resistencia a la corrosión y es adecuada para diversos escenarios de aplicación, como centrales eléctricas terrestres, sistemas distribuidos en tejados y proyectos complementarios fotovoltaicos agrícolas.

Ventajas principales del producto

1. Solución OEM integrada con especificaciones perfectamente adaptadas a los componentes

2. Construcción de aleación de aluminio 6005-T5 extruido de una sola pieza para una alta resistencia estructural

3. Almohadillas amortiguadoras de EPDM resistentes a la intemperie para proteger los marcos de los módulos

4. Amplio rango de sujeción compatible con todo tipo de módulos fotovoltaicos

5. Acabado anodizado para una mayor resistencia a la corrosión y durabilidad en exteriores.

6. Incluye sujetadores antiaflojamiento de acero inoxidable 304 para evitar la oxidación y el agarrotamiento.

7. Producido en masa en líneas automatizadas, lo que garantiza un suministro estable para proyectos a gran escala.

Escenarios de aplicación

1. Plantas fotovoltaicas montadas en suelo a gran escala

Bases fotovoltaicas de gran escala de megavatios en llanuras, zonas montañosas o desiertos; emparejado con rieles de canal C galvanizados en caliente o recubiertos de Zn-Al-Mg; utiliza abrazaderas intermedias y finales para un montaje seguro del conjunto con excelente resistencia al viento, la nieve y la carga.

2. Fotovoltaica en tejados comerciales e industriales (C&I)

El accesorio de presión de montaje solar se proyecta sobre tejas de acero de color o techos planos de hormigón; las abrazaderas de aluminio livianas reducen la carga total del techo; compatible con varios diseños de matrices; Fácil instalación sin comprometer la impermeabilización del techo.

3. Proyectos fotovoltaicos ecocomplementarios

Estaciones fotovoltaicas agrovoltaicas, fotovoltaicas para pesca, pastorales y salinas; Los rieles de Zn-Al-Mg combinados con abrazaderas de aluminio resistentes a la corrosión resisten suelos salinos-álcalis y ambientes de alta humedad (por ejemplo, sobre estanques de peces).

4. Cocheras fotovoltaicas e invernaderos inteligentes

Cocheras fotovoltaicas con estructura de acero e invernaderos fotovoltaicos agrícolas; compatible con soportes de seguimiento e inclinación ajustable; Uso flexible de abrazaderas largas y cortas para ajustar el espaciado de los módulos.

5. Proyectos fotovoltaicos en el extranjero

Proyectos fotovoltaicos residenciales y C&I en el sudeste asiático, Europa y África; Manuales de instalación en inglés disponibles; especificaciones de resistencia a la corrosión adecuadas para climas lluviosos o costeros; Kits completos de sistemas de montaje disponibles para exportación.

Pautas de instalación y uso

1. Cumplimiento estricto de las especificaciones de torsión

Par < 18 N·m: Fuerza de sujeción insuficiente; Los módulos pueden deslizarse o generar ruido durante vientos fuertes. Par > 25 N·m: Una presión excesiva deforma el marco del módulo, provocando microfisuras en el vidrio y la consiguiente degradación de la potencia de salida.

2. No omita las almohadillas amortiguadoras de EPDM

El contacto directo de metal con metal sin almohadilla raya el marco anodizado y provoca corrosión electroquímica; La infiltración prolongada de agua de lluvia provoca oxidación y daños en el marco.

3. No mezcle sujetadores de diferentes materiales

Las abrazaderas de aluminio no deben combinarse con pernos de acero al carbono; El contacto entre el aluminio y el hierro en presencia de agua de lluvia provoca corrosión electroquímica, lo que provoca que los sujetadores se atasquen o rompan a corto plazo.

4. No corte ni esmerile los cuerpos de las abrazaderas en el sitio

El esmerilado daña la capa anodizada anticorrosión, lo que provoca que los bordes cortados se oxiden rápidamente; Si es necesario realizar ajustes de tamaño, solicite a la fábrica con anticipación piezas no estándar hechas a medida.

5. Compatibilidad del grosor del marco del módulo

Evite estrictamente el uso de abrazaderas de agarre estrecho en marcos excesivamente gruesos; esto crea un espacio entre la abrazadera y el marco, concentrando la tensión y probablemente aplastando el módulo.

6. Instalación en climas húmedos o de baja temperatura

No se recomienda la instalación Montaje solar Accesorio a presión cuando las temperaturas son inferiores a 0°C; Las bajas temperaturas endurecen la almohadilla de EPDM, lo que reduce el rendimiento de la amortiguación y corre el riesgo de dañar el marco del módulo. Asegúrese de que las tejas y los rieles de montaje estén secos antes de la instalación después de la lluvia.

7. Inspección y mantenimiento posteriores a la instalación

Realizar inspecciones de rutina cada seis meses; vuelva a inspeccionar cada tres meses para proyectos costeros o de pesca-solar. Realice controles exhaustivos del apriete de los pernos y del envejecimiento de las pastillas después de tifones o fuertes tormentas de nieve.

8. Requisitos de almacenamiento y protección

Guarde las abrazaderas desinstaladas en un almacén seco dentro de cajas de cartón selladas a prueba de humedad; Evite la exposición a la luz solar directa o a la lluvia para evitar el envejecimiento prematuro y el fallo de las almohadillas de goma.
