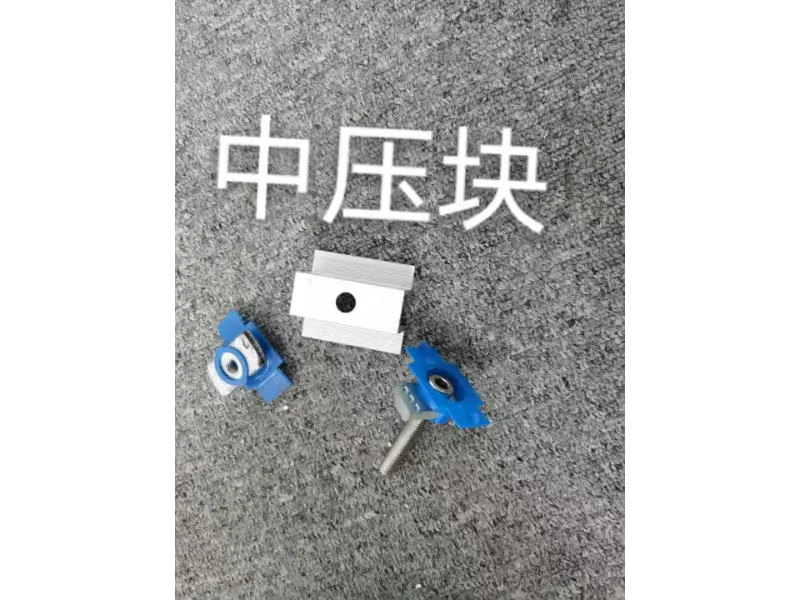

La abrazadera intermedia de aleación de aluminio (abrazadera intermedia fotovoltaica) es un componente especializado diseñado para asegurar módulos fotovoltaicos (PV). Ubicado entre dos paneles fotovoltaicos adyacentes, bloquea los módulos en los rieles de montaje, restringe el desplazamiento horizontal y mejora la resistencia al viento y a los terremotos de todo el conjunto. Viene con sujetadores de acero inoxidable 304 y una almohadilla de goma antideslizante EPDM opcional para proteger los marcos del módulo contra daños. El diseño incorpora canales de drenaje y flujo de aire para minimizar la acumulación de polvo, agua y nieve. Estas abrazaderas se utilizan ampliamente en instalaciones comerciales e industriales en tejados, sistemas fotovoltaicos residenciales y plantas de energía solar montadas en el suelo a gran escala. Las dimensiones se pueden personalizar según el espesor del módulo y los requisitos de carga específicos del proyecto.
Instalada entre dos módulos fotovoltaicos adyacentes, la abrazadera intermedia de aleación de aluminio bloquea los módulos firmemente en los rieles de montaje. Restringe el desplazamiento tanto horizontal como vertical, asegurando que los módulos permanezcan perfectamente alineados y sujetos a fuerzas estables y uniformes; Sirve como componente de conexión principal para asegurar todo el conjunto.
Al proporcionar sujeción multipunto, el dispositivo limita el movimiento y la oscilación del módulo durante vientos fuertes o eventos sísmicos. Esto evita que los módulos se salgan de los rieles o vibren bajo cargas extremas, mejorando así la estabilidad general del conjunto en condiciones climáticas adversas.
Los dientes internos antideslizantes, combinados con una almohadilla de goma EPDM, aumentan la fricción entre la abrazadera y el marco del módulo. Esto evita que los módulos se deslicen o se aflojen, al mismo tiempo que amortigua la tensión de sujeción para proteger los marcos de los módulos contra aplastamientos o daños.
La abrazadera transfiere uniformemente el peso de los módulos (junto con las cargas de viento y nieve) a los rieles de montaje, las columnas de soporte y la estructura de cimentación. Esto distribuye la tensión, evitando sobrecargas localizadas que de otro modo podrían provocar deformaciones estructurales o daños a los módulos fotovoltaicos.
La estructura de la abrazadera intermedia de aleación de aluminio presenta canales integrados de drenaje y flujo de aire. Estos facilitan la escorrentía eficiente del agua de lluvia y condensación, reduciendo la acumulación de polvo, agua y nieve en los puntos de sujeción, minimizando al mismo tiempo los riesgos de sombra y acumulación excesiva de carga sobre los módulos.
Compatible con espesores de módulos solares estándar (por ejemplo, 30 mm, 35 mm, 40 mm) y personalizable para dimensiones no estándar. Diseñado para funcionar con varias estructuras de marco y módulos de diferentes fabricantes, un único sistema de suministro puede satisfacer los requisitos de diversos proyectos.
| Artículo | Especificación |
|---|---|
| Grado de aleación base | Aleación de aluminio 6005-T5 / 6063-T5 (opcional) |
| Tratamiento superficial | Anodizado en plata, espesor de película ≥10μm |
| Espesor de la película anódica | ≥10μm, personalización espesada disponible para entornos costeros y con mucha niebla salina |
| Grosor del módulo compatible | 30 mm, 35 mm, 40 mm (personalizable) |
| Longitud estándar | 40/50/60/80 mm (cortado a medida bajo pedido) |
| Tipo de estructura | Estructura modular de sujeción media con perfil dentado antideslizante en el lado interior |
| Sujetadores de soporte | Pernos y tuercas en T de acero inoxidable 304 |
| Accesorios opcionales | Juntas antideslizantes de caucho EPDM |
| Resistencia a la carga del viento | Hasta 60 m/s (revisado por proyecto) |
| Carga de nieve | 1,4kN/m² (calculado por proyecto) |
| Escenarios de aplicación | Tejados comerciales e industriales, fotovoltaica residencial, centrales fotovoltaicas montadas en el suelo |
| Normas aplicables | Certificaciones GB/T 5237, CE, ISO9001 disponibles |

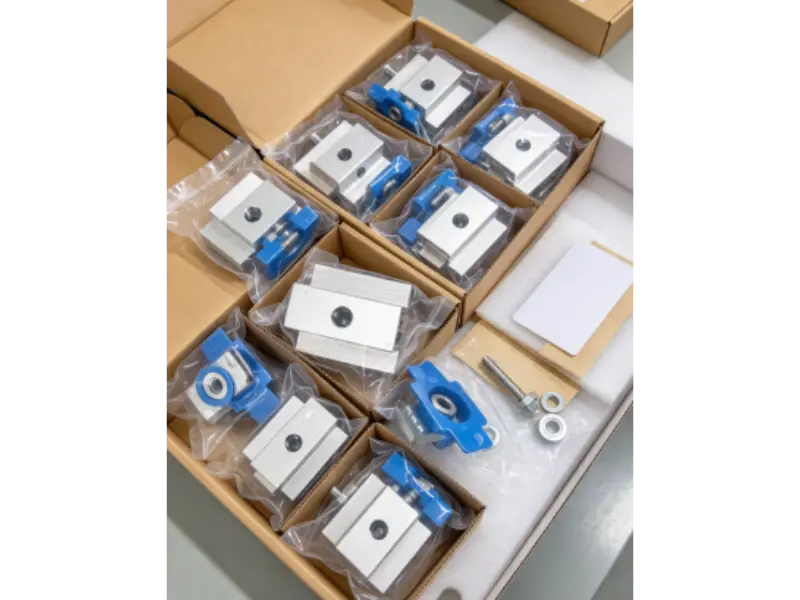

Cada abrazadera intermedia de aleación de aluminio se empaqueta por separado para evitar la fricción o el impacto, protegiendo la superficie anodizada y garantizando que no se produzcan rayones ni daños en el revestimiento durante el transporte.
Los artículos se clasifican por modelo y especificación, con etiquetas claras y listas de empaque incluidas para facilitar verificaciones rápidas del inventario en el sitio y un almacenamiento organizado.
Cada envío se somete a un recuento y verificación minuciosos de modelos y lotes para garantizar que los artículos reales, en términos de cantidad y especificaciones, coincidan perfectamente con la lista de empaque, evitando escasez u omisiones.
Los productos se embalan en cajas de cartón estándar resistentes o en cajas de madera, equipadas con materiales de amortiguación internos y protectores de esquinas reforzados para evitar la deformación por impactos durante el transporte.
Se incluyen desecantes en el embalaje para garantizar un ambiente seco durante el tránsito marítimo o terrestre, evitando daños relacionados con la humedad al revestimiento anodizado y garantizando que los componentes estén listos para su instalación inmediata a su llegada.
Las opciones de entrega flexibles incluyen envíos graduales. Para pedidos internacionales, proporcionamos listas de empaque completas y documentación aduanera para garantizar un despacho de exportación sin problemas; para pedidos nacionales, ofrecemos entrega de camiones completos directamente al sitio, de acuerdo con los cronogramas de construcción.
Proporcionamos planos de instalación y documentación técnica, que describen los puntos clave de instalación, los requisitos de ajuste y las precauciones esenciales, respaldados por una sesión informativa técnica previa a la construcción.
Con base en los planos de diseño, se determina la disposición de los módulos solares y los rieles de montaje, y se marcan los puntos de instalación de las abrazaderas intermedias para garantizar un espaciado y alineación consistentes.
Los módulos solares se colocan sobre los carriles de montaje; el espaciado y la nivelación entre módulos adyacentes se ajustan para garantizar que los marcos de los módulos encajen perfectamente en las ranuras de las abrazaderas intermedias.
Instale las abrazaderas intermedias de aleación de aluminio y apriete los pernos en T al par especificado. Asegúrese de que la fuerza de apriete esté bien controlada; evite una fuerza excesiva que pueda dañar los marcos del módulo y asegúrese de que no estén demasiado flojos, lo que podría provocar inestabilidad.
Verifique que las almohadillas de goma EPDM y los dientes antideslizantes estén colocados correctamente. Inspeccione cada punto de sujeción para asegurarse de que los módulos estén seguros y no se resbalen ni se aflojen.
Verifique todo el conjunto para asegurarse de que todos los componentes estén correctamente apretados y nivelados. Verificar los espacios entre módulos y su alineación general. Una vez confirmados los requisitos de carga y la instalación supere la inspección, se podrá entregar el proyecto.
R: Para proyectos estándar, un espacio de expansión de 5 a 8 mm es suficiente para acomodar la expansión y contracción térmica. También podemos recomendar las especificaciones apropiadas según los dibujos de su proyecto cuando realiza un pedido.
R: Apriete los pernos en T según las especificaciones de torsión estándar. Con la almohadilla de goma EPDM actuando como amortiguador, un ajuste adecuado no dañará los marcos del módulo. Sin embargo, un torque excesivo puede aplastar los marcos de aluminio, por lo que se debe evitar apretar demasiado.
R: Suministramos sujetadores de acero inoxidable 304 como estándar, que ofrecen buena resistencia al agarrotamiento. Para proyectos exteriores a largo plazo, también se pueden seleccionar pernos con un revestimiento antiagarrotamiento para facilitar su extracción durante el mantenimiento futuro o el reemplazo del módulo.
R: Se pueden reutilizar si los dientes no están significativamente desgastados y el perfil permanece sin deformar. Si los dientes están muy desgastados, el rendimiento antideslizante se verá comprometido; por lo que no recomendamos su uso para nuevos proyectos fotovoltaicos.
R: No se recomienda mezclar diferentes especificaciones. El uso de abrazaderas intermedias de diferentes espesores puede provocar una carga desigual en los módulos, lo que podría provocar concentraciones de tensión localizadas y aumentar el riesgo de microfisuras; por lo tanto, es mejor estandarizar las especificaciones.
R: Dado el mayor peso propio de los módulos de doble vidrio de gran formato, es recomendable priorizar el uso de abrazaderas intermedias de aleación de aluminio de mayor espesor. Además, verifique la altura del marco del módulo, confirme la longitud efectiva del contacto de sujeción y, si es necesario, aumente el número de puntos de sujeción.
